• 方案概述

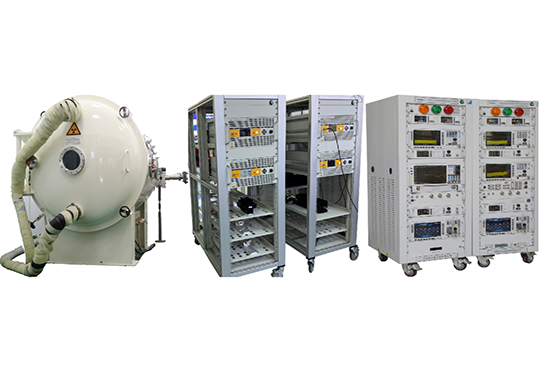

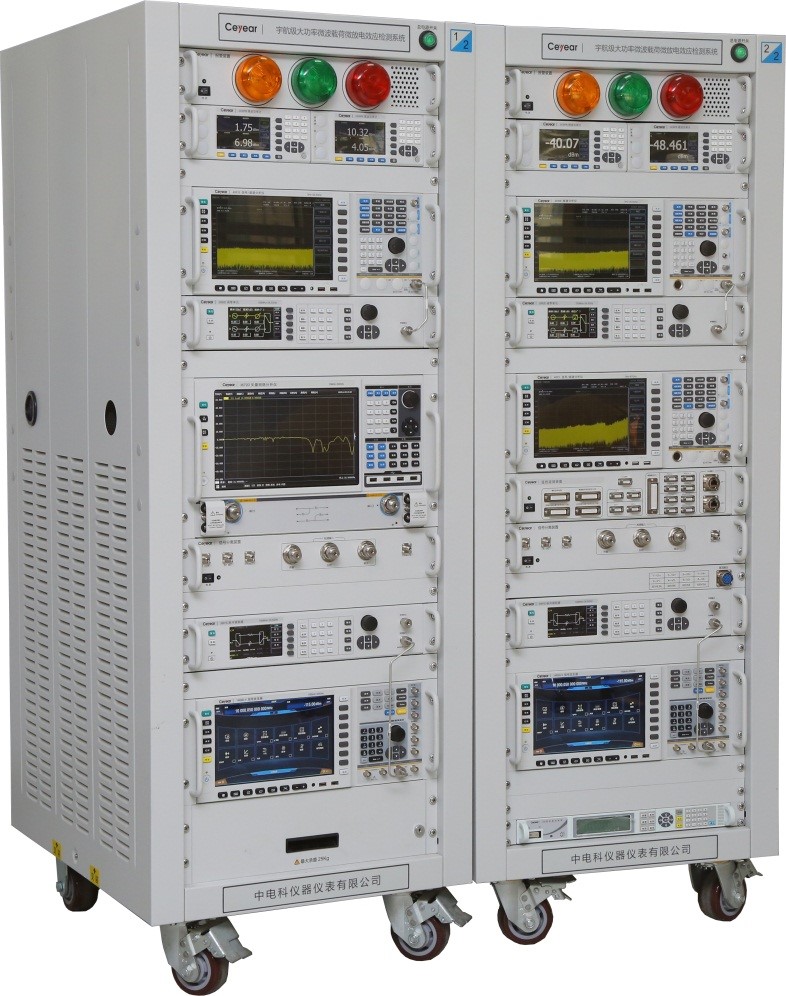

    微放电效应的产生是一种非线性过程,信号在发生微放电的器部件上传输时,会造成信号的非线性变化,从而导致传输、反射信号幅相参数、噪声参数、频谱参数及S参数等发生变化,微放电效应检测即据此实时监测各项信号参数的变化情况。宇航级大功率微放电效应检测系统主要由专用测试子系统、大功率固态功放、热真空环模子系统、自由电子放射源、大功率传输链路、系统主控及软件等六大部分组成。根据微放电效应检测原理,依照监测参数类型的不同,系统微放电效应检测方法涵盖调零检测法,前向/后向功率检测法,输出频谱检测法,二次或三次谐波检测法,S参数变化量检测法等,其中调零检测法具有较高检测灵敏度,便于实现弱放电检测。系统在测试过程中可记录各项功率及频谱等参数,根据各项参数的变化情况综合判断微放电是否发生,当微放电发生时,能够有效关断大功率信号源及供电电源,以免对检测系统本身造成损坏,最终可稳定、有效的对产品的微放电效应进行检测。

  • 功能特点

    • 功能特点

      实现单载波、多载波无源器部件与有源宇航级高功率微波、毫米波器部件/组件的全覆盖

      实现大功率连续波、顶底功率可调的脉冲调制激励输出以及双路微波信号自动调零

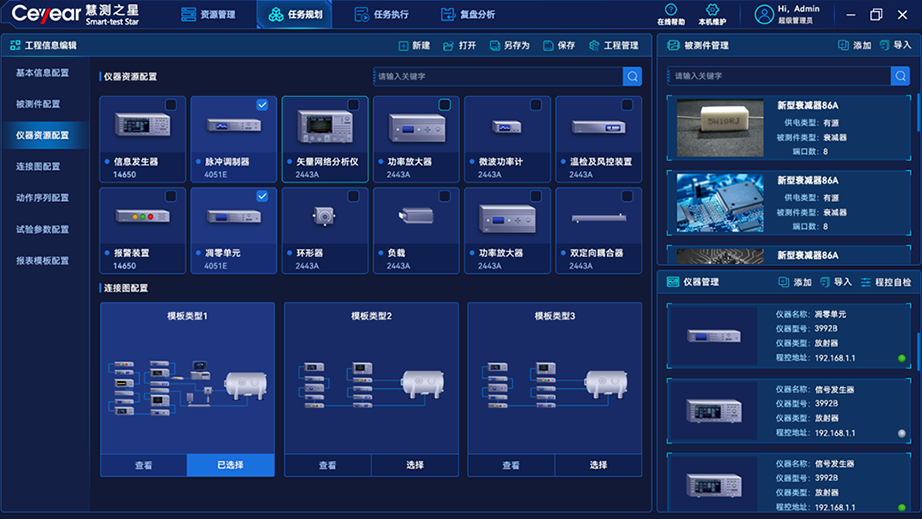

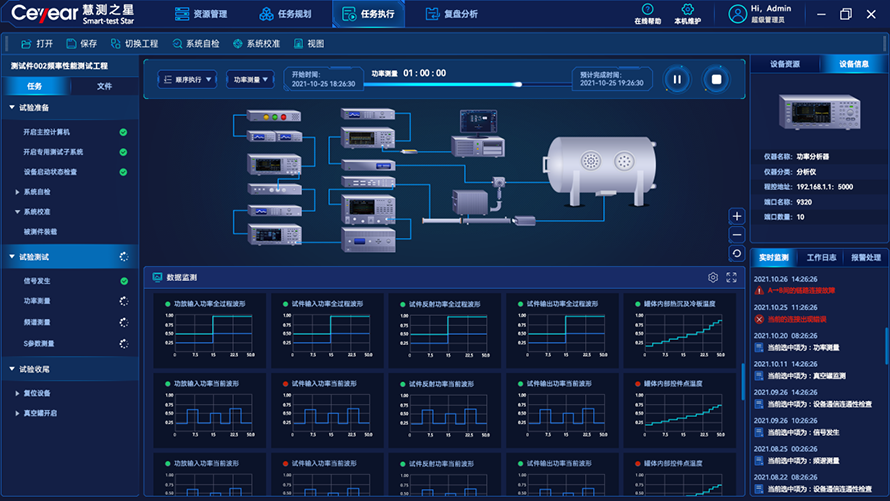

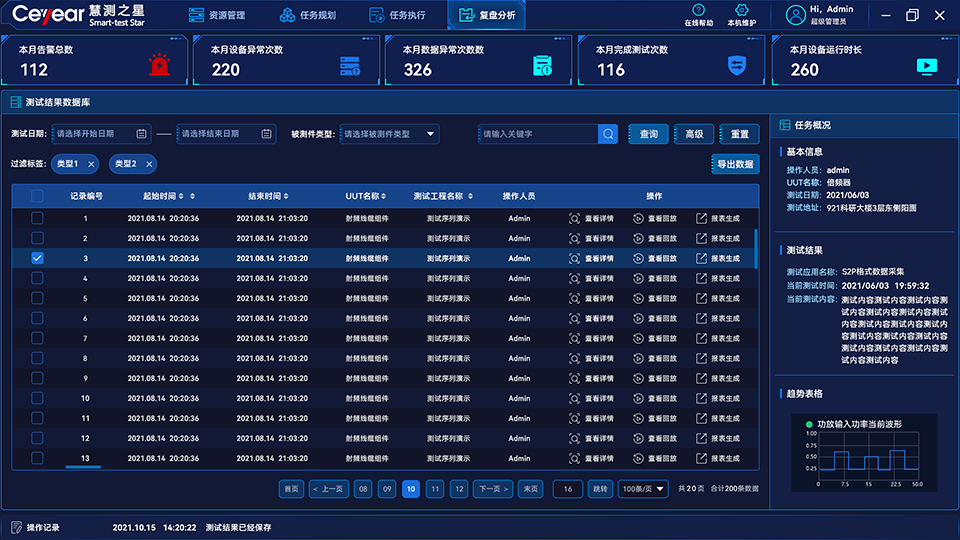

      实现试验测试过程动态图形化引导操作、多类型参数并行监测、数据处理及曲线显示、智能化异常告警;实现100MHz-60GHz全频段覆盖,同时可兼顾热真空、耐功率、低气压放电、功率线性度与无源互调检测

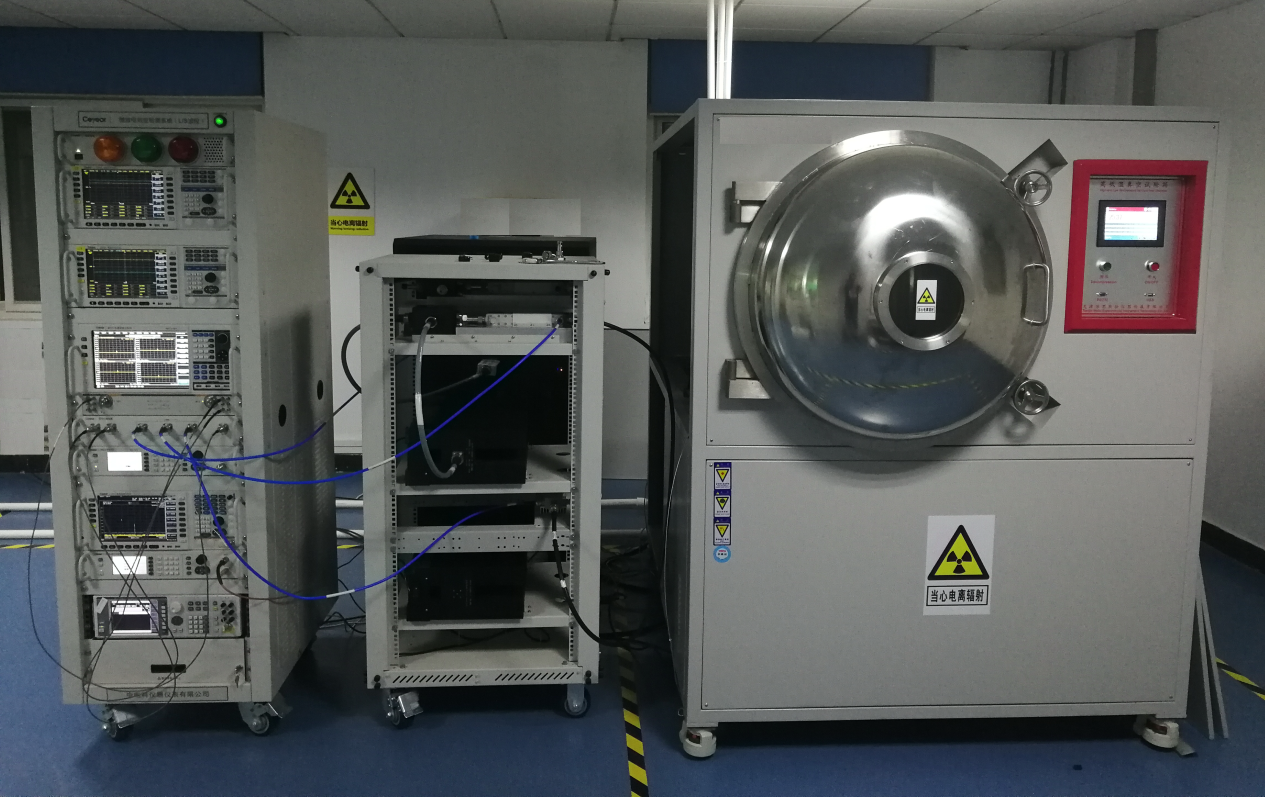

  • 典型应用


    1)试验开展前,先使用矢量网络分析仪对大功率传输链路相关参数进行校准

    2)热真空环模系统为星载大功率同轴开关提供模拟的试验环境,自由电子采用137Cs辐射源

    3)L/S波段大功率激励源为星载同轴开关提供150W CW+600W PM信号

    4)使用功率分析仪对输入/反射/输出连续波、脉冲功率进行监测

    5)调零单元实现输入/反射双路微波信号的深度调零,信号分析仪监测调零信号幅度变化情况

    6)根据反射功率及调零信号幅度跳变情况判断微放电现象是否发生
