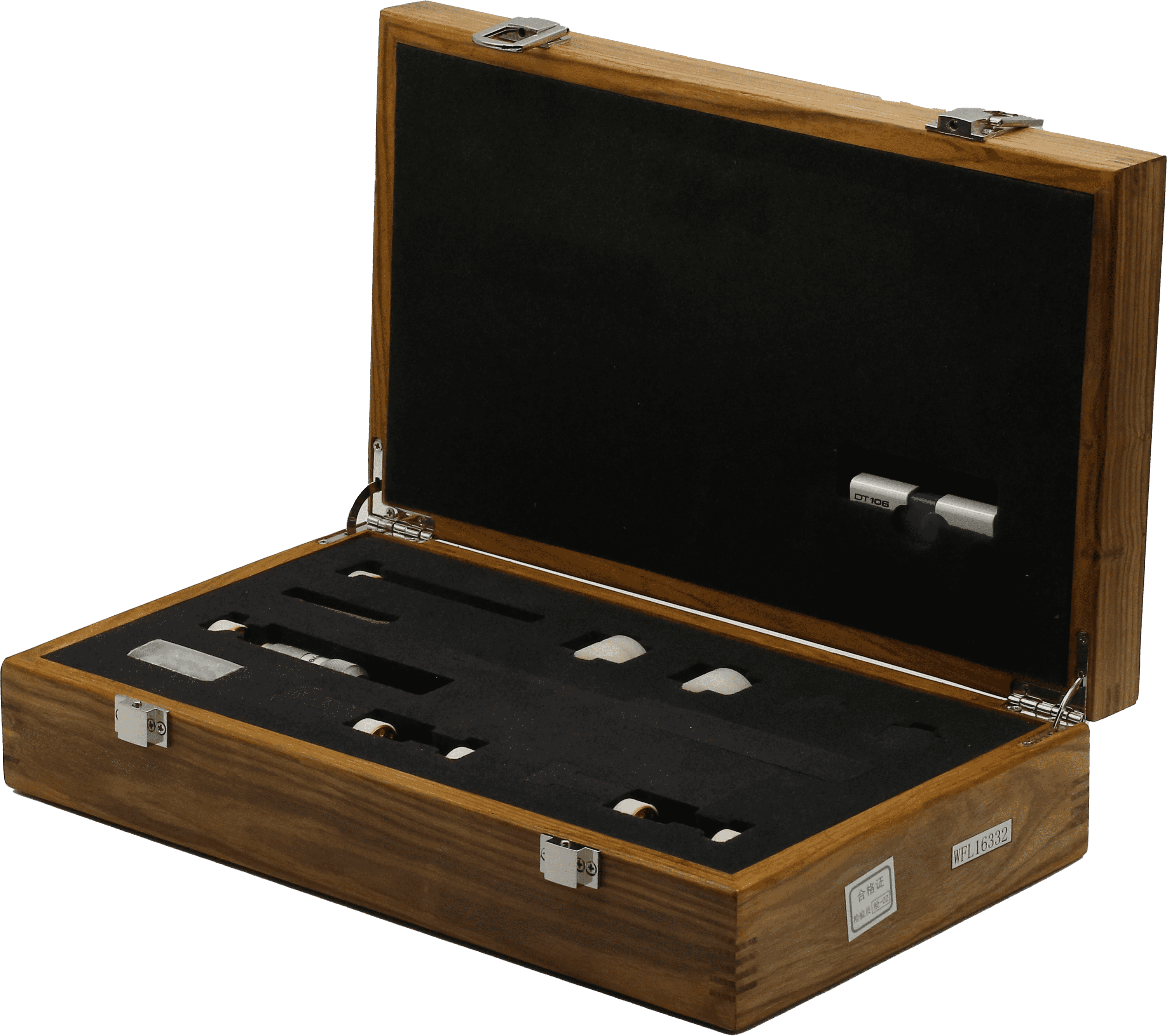

波导校准件


型号

频率范围（GHz）

技 术 指 标

配置清单

32112

2.6～3.95

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.15

短路块 2个

1/4λg偏移片2个

固定负载2个

WR284-7mm波导同轴转接器2个

32113

3.94～6

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.15

短路块 2个

1/4λg偏移片2个

固定负载2个

WR187-7mm波导同轴转接器2个

32151

3.94～6

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.15

短路块 2个

1/8λg偏移片1个

3/8λg偏移片1个

固定负载2个

WR187-N型阳头波导同轴转接器1个

WR187-N型阴头波导同轴转接器1个

32114

4.64～7.05

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR159-7mm波导同轴转接器2个

32115

5.88～8.17

固定负载：

VSWR＜1.03

波同轴导转接器：

 VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR137-7mm波导同轴转接器2个

32116

7～10

固定负载：

 VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR112-7mm波导同轴转接器2个

32117

8～12

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR90-7mm波导同轴转接器2个

32152

9～10

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/8λg偏移片1个

3/8λg偏移片1个

固定负载2个

WR90-N型阳头波导同轴转接器1个

WR90-N型阴头波导同轴转接器1个

32154

10～15

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR75-7mm波导同轴转接器2个

32118

12～18

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR62-7mm波导同轴转接器2个

32119

18～26.5

固定负载：

VSWR＜1.03

波导同轴转接器：

VSWR＜1.20

短路块 2个

1/4λg偏移片2个

固定负载2个

WR42-3.5mm（f）波导同轴转接器2个

32101

26.5～40

固定负载：

VSWR＜1.032

滑动负载：

 VSWR＜1.032

短路块 2个

1/4λg偏移片2个

直波导2个

固定负载1个

滑动负载1个

32157

33～50

固定负载：

VSWR＜1.06

滑动负载：

 VSWR＜1.06

短路块 2个

1/4λg偏移片2个

直波导2个

固定负载1个

滑动负载1个

32121K

40～60

固定负载：

VSWR＜1.06

滑动负载：

VSWR＜1.06

短路块 1个

1/4λg偏移片1个

直波导2个

固定负载1个

滑动负载1个

32156

50～75

固定负载：

VSWR＜1.06

滑动负载：

 VSWR＜1.06

短路块 1个

1/4λg偏移片1个

直波导2个

固定负载1个

滑动负载1个

32155N

60～90

固定负载：

VSWR＜1.06

滑动负载：

 VSWR＜1.07

短路块 2个

1/4λg偏移片2个

直波导2个

固定负载1个

滑动负载1个

32141

75～110

固定负载：

VSWR＜1.065

滑动负载：

VSWR＜1.065

短路块 1个

1/4λg偏移片1个

直波导2个

固定负载1个

滑动负载1个

32155Q

90～140

固定负载：

 VSWR＜1.07

滑动负载：

VSWR＜1.085

短路块 2个

1/4λg偏移片2个

直波导2个

固定负载1个

滑动负载1个

32155

110～170

固定负载：

 VSWR＜1.06

滑动负载：

 VSWR＜1.06

短路块 1个

1/4λg偏移片1个

直波导2个

固定负载1个

滑动负载1个

32155R

140～220

固定负载：

VSWR＜1.085

短路块2个

1/4λg偏移片2个

固定负载2个

直波导2个

20301

170～220

固定负载：

 VSWR＜1.085

短路块 2个

1/4λg偏移片2个

固定负载2个

直波导2个

32155S

170～260

固定负载：

VSWR＜1.095

短路块 2个

1/4λg偏移片2个

直波导2个

固定负载2个

20302

220～325

固定负载：

 VSWR＜1.11

短路块 2个

1/4λg偏移片2个

固定负载2个

直波导2个

32155T

260～400

固定负载：

 VSWR＜1.12

短路块2个

1/4λg偏移片2个

固定负载2个

直波导2个

20301T

325～500

固定负载：

VSWR＜1.12

短路块 2个

1/4λg偏移片2个

固定负载2个

直波导2个

32155UB

400～600

固定负载：

VSWR＜1.15

短路块2个

1/4λg偏移片2个

固定负载2个

直波导2个

32155UA

500～750

固定负载：

VSWR＜1.25

短路块2个

1/4λg偏移片2个

固定负载2个

直波导2个

32155V

750～1100

固定负载：

VSWR＜1.3

短路块2个

1/4λg偏移片2个

固定负载2个

直波导2个
