方案概述
材料电磁参数测试系统测试频率范围覆盖100MHz～500GHz，可实现材料复介电常数、复磁导率等参数测试。系统由矢量网络分析仪、S参数测试模块、测试夹具、系统软件、测试天线以及其他测试附件等组成，根据用户不同频率、材料类型的测试需求，可选用同轴空气线、波导腔、同轴探头以及自由空间测试装置等多种不同夹具进行测试。
-
-
功能特点
-
主要特点
l 系统配置灵活，测试方法齐全
l 自动测量软件简单易用，方便快捷
l 一次连接同时测量多个参数
l 兼容多种测试夹具
-

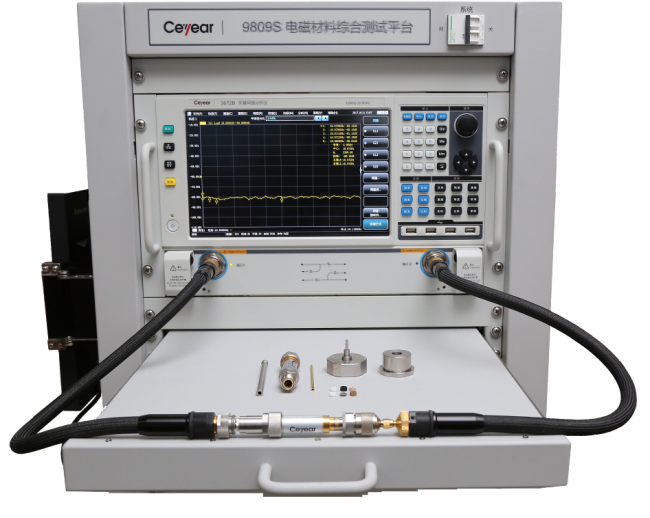

同轴空气线测试方法
需将被测样品加工成环状放置在夹具内部，随后进行全二端口校准，接着放置被测样品，利用加载样品后的S参数、夹具及样品厚度等参数进行计算，即可得到样品在宽频带下的电磁参数，该方法特点是测试速度快、宽频带，同时针对粉末样品，可配置制样模具，便于用户制备圆环状样品（样品尺寸内径3.04mm、外径7mm）。我单位提供的同轴空气线根据接口形式分2种，即N型（空气线长度80mm）、7mm型（空气线长度多种）。
-

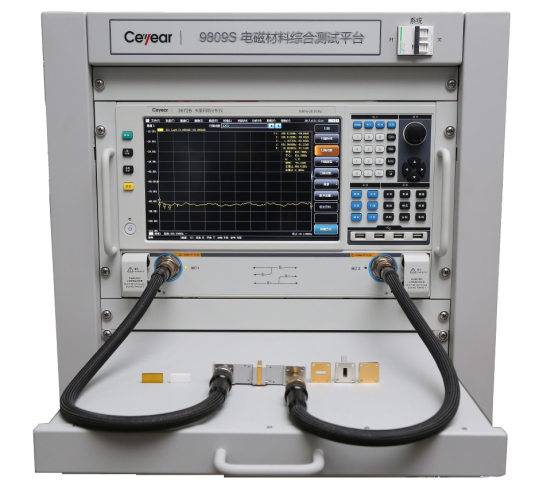

波导传输线测试方法
需将被测样品加工成矩形块状放置在夹具内部，随后利用相应频段的波导校准件完成全二端口校准，在校准方法的选择上，可分别进行SOLT和TRL两种校准方式，被测样品要求为相应频段的标准波导口径尺寸，最后在波导夹具中放置被测样品，利用加载样品后的S参数、夹具及样品厚度等参数进行计算，即可得到样品在相应频段下的电磁参数，该方法特点是测试操作简单，测试精度高。此外，可提供一体化波导测试装置，不需要定位销固定，进一步提升操作便利性。
-

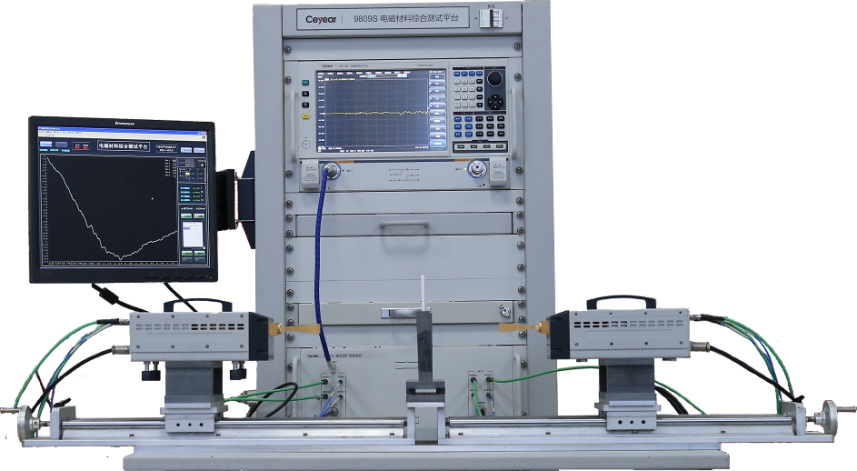

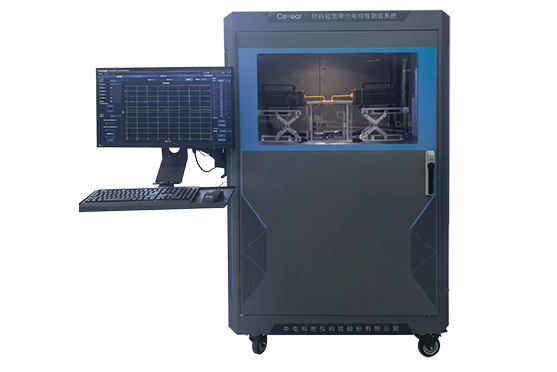

自由空间测试方法
在开放式状态实现测试，通常该方法在40GHz以下选用透镜天线，40GHz以上选用太赫兹角锥喇叭天线或者高增益透镜天线。该方法采用GRL、TRL校准方式，特点是对于材料要求相对较低，且支持毫米波及太赫兹频段测试。
-

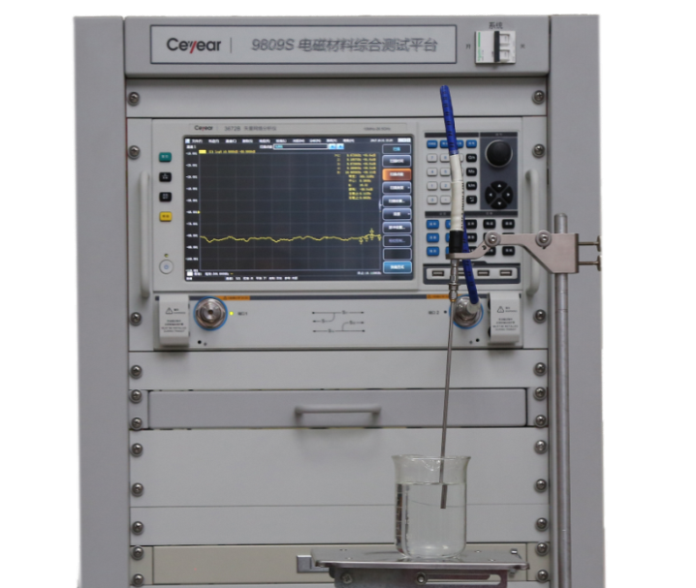

同轴探头测试方法
可使用开口同轴探头对均匀、各向同性的流体、流体、粉体材料的相对介电常数及损耗角正切的检测，校准方式为单端口校准，该方法特点是可对高损耗型样品在宽频带进行测试。
-

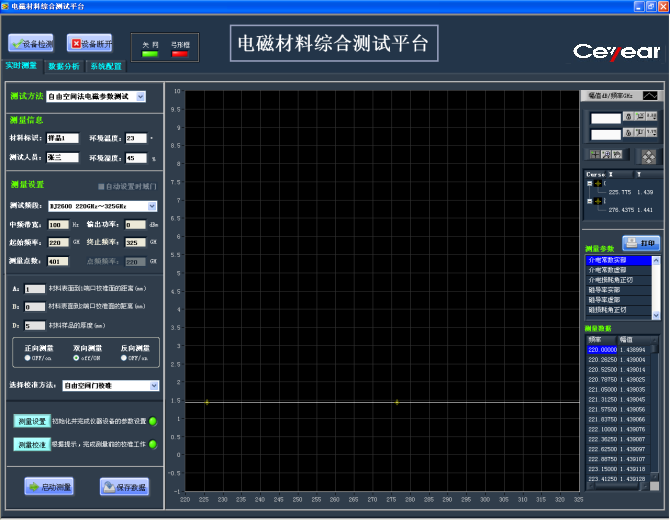

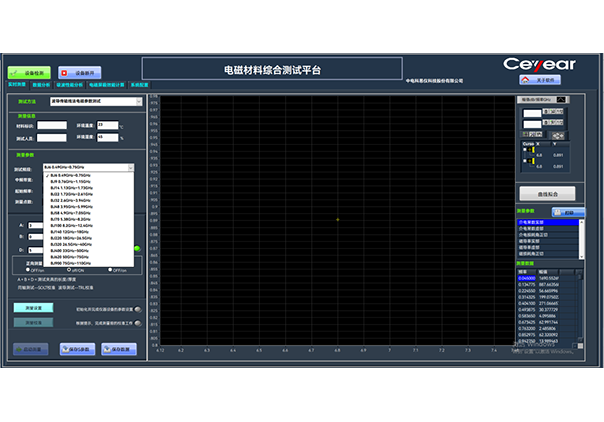

系统软件
该软件具备同轴传输线法、波导传输线法、自由空间法、同轴探头法等测试方法，可兼容国内外主流测试仪器，设置界面简易友好。
测试方法选择功能
根据选用的测试方法的不同，会进行相应方法的测试参数设置及校准提示。
电磁参数计算功能
根据样品校准后的S参数计算被测材料的介电常数、磁导率、及电/磁损耗角正切等电磁参数，同时具备非磁性材料测试功能，具备电磁参数反演反射率功能。
电磁参数显示功能
二维坐标系显示复介电常数及损耗角正切等参数。通过软件参数列表选择不同，数据及图形显示区域会进行相应选择项的数据及图形显示。
测量结果分析功能
可选择并加载多个已测量的数据文件，同时显示多条测量曲线进行比对。对于不同波段的测量数据，可同时绘制测量曲线，实现材料电磁参数在宽频带内的变化情况。
-
-
典型应用
材料电磁参数测试系统频率范围覆盖广，可广泛应用于通信、新材料领域等。
技术规范
功能要求及技术指标
同轴空气线法
波导传输线法
同轴探头法
自由空间法
频率范围
0.5GHz~18GHz（N型）
1.0GHz~18GHz（7mm型）
1.13GHz~50GHz
0.1GHz~50GHz
2GHz~500GHz
测试参数
介电常数、磁导率、电/磁损耗角正切；S参数
介电常数、电损耗角正切；S参数
介电常数、磁导率、电/磁损耗角正切、
透波率
工作方式
扫频
扫频
扫频
扫频
介电常数实部常温准确度
±5%
±5%
±10%
±8%
被测材料类型
粉体、固体
固体
液体、流体、粉体
固体
材料形状
环状
矩形块状
/
平板状
订货信息
l 主机
矢量网络分析仪系列
l 标配
序号
名称
说明
1
系统测试软件
控制设备，进行计算、显示测试结果
2
相关附件
连接电缆、工具等
3
用户手册
快速使用入门
l 选件
序号
名称
说明
1
空气线（N型/7mm接口型）
同轴传输线法测试夹具，其中中心导体易损件可替换，无需匹配
2
N型校准件/7mm校准件
同轴传输线法校准件，可进行测试端面校准
3
波导校准件（含夹具）
波导传输线法校准及测试
4
同轴探头测试套件（2.4mm接口）
同轴探头、短路校准器
5
其他附件
测试电缆及转接器等
-
-
