方案概述

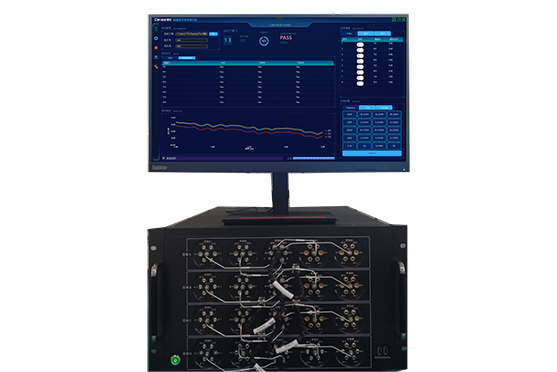

9802系列高速互联组件测试机是思仪科技针对高速互联组件测试中待测端口规模大、测试参数复杂等系列测试难点推出的新形态测试机产品，该产品通过高集成度体系架构设计，实现高测试效率，满足如PCIe、SAS、SATA、高速连接器等互联组件的全参数筛选测试，适用于复杂高速互联组件的设计验证、产线测试、入厂复检等测试场景。
-
-
功能特点
-
主要特点
l 小型化易搬移
l 宽频测试能力
l 全面的测试指标
l 出色的测试效率
l 先进的校准支持
l 完备的寿命管理
l 直观灵活的软件
-
小型化易搬移
整机采用6U标准机箱结构，体积小巧紧凑，符合工业标准机架式设计，占用空间小，结合高集成度和多功能性，实现了便携性和高效测试的结合，适用于需要灵活移动和高性能测试的场景。
-
宽频测试能力
整机频率范围覆盖10MHz～50GHz，满足互联组件在多频带信号传输中的稳定性测试，确保其在高速互联场景（如10Gbps、25Gbps、40Gbps及112Gbps等数字传输速率场景）下具有良好的信号完整性。
-
全面的测试指标
可覆盖高速互联组件常见的IL DD、IL DC、IL CD、IL CC、RL DD、RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、TDT、Delay、Skew等10余种指标测试，并可根据用户测试需求扩展。
-
出色的测试效率
具备产品编码自动识别，一键化测试功能，可以实现被测件的快速测试，具备定制测试报告导出和标准SNP文件存储的能力。16个直通通道测试耗时≤31s（IF:10kHz，4001点）。
-
先进的校准支持
内置校准向导功能，根据互联组件端口自动建立校准链路关系，另外配置电子校准件完成链路校准。采用一键化校准，支持校准链路选择以及错误校准的修正；另外串扰通道采用简化校准技术，仅通过直通校准，即可完成串扰通道校准，大幅压缩校准时间。
-
完备的寿命管理
整机部署有轻量化开关管理平台，可通过常规浏览器进入，具备开关寿命统计、通信设置、链路手动切换等操作面板。
-
直观灵活的软件

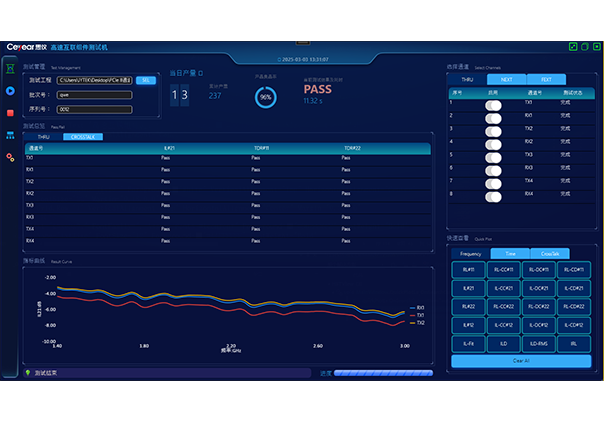

精准提炼用户需求，采用测试应用工程文件式存储，支持测试界面和文本两种编辑模式，操作门槛低；支持用户定制化协议参数导入以及测试结果的自动判定，具备互联组件测试结果Pass/Fail标识，具备通道各指标的结果预览功能，具备测试结果曲线的可视化功能，具备图形化测试报表导出功能以及远端Mes数据上传功能。
-
-
典型应用
技术规范
9802E/G/H技术规范
序号
功能
频率范围
10MHz～26.5GHz
10MHz～40GHz
10MHz～50GHz
测试对象
PCIe、SAS、SATA、高速连接器等互联组件
支持测试项
SDD、SDC、SCD、SCC、NEXT、FEXT、PSXT、TDR 阻抗、Skew等
射频通道数
64端口/96端口/128端口/144端口，可依据需求定制
测试效能
16个直通通道测试耗时≤31s（IF:10kHz，4001点）
开关寿命
200万次
供电电源
220（1±10%）VAC ，50（1±5%）Hz
环境适应性
常温
结构形式
标准上架机箱，6U高度
接口形式
3.5mm接口
2.92mm接口
2.4mm接口
订货信息
主机
描述
9802E
包含测试机硬件和软件平台，含有IL DD、IL DC、IL CD、IL CC、RL DD、
RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、
TDT、Delay、Skew等参数测试功能，电子校准功能，S参数测试范围
10MHz～9GHz/26.5GHz/50GHz。
标配9802E/G/H-01-2四端口校准选件、
9802E/G/H-02-1射频通道A选件和
9802E/G/H-03-2同轴射频电缆选件。
9802G
9802H
9802系列标准选件
序号
选件编号
名称
功能
1
9802E/G/H-01-1
两端口校准选件
直通通道校准，不可与9802B/E/H-01其余选件同选
2
9802E/G/H-01-2
四端口校准选件
直通通道校准，不可与9802B/E/H-01其余选件同选
3
9802E/G/H-02-1
射频通道A选件
64端口测试通道配置,不可与9802B/E/H-02其余选件同选
4
9802E/G/H-02-2
射频通道B选件
96端口测试通道配置,不可与9802B/E/H-02其余选件同选
5
9802E/G/H-02-3
射频通道C选件
128端口测试通道配置,不可与9802B/E/H-02其余选件同选
6
9802E/G/H-02-4
射频通道D选件
144端口测试通道配置,不可与9802B/E/H-02其余选件同选
7
9802E/G/H-03-1
同轴射频电缆选件
1m，数量与9802E/G/H-02端口数相同
8
9802E/G/H-03-2
同轴射频电缆选件
1.2m，数量与9802E/G/H-02端口数相同
9802系列附件
序号
名称
数量
1
显示器及键鼠套件
1套
2
电源线
1根
3
用户手册
1套
4
合格证
1套
-
-
