方案概述
电磁屏蔽体屏蔽效能检测系统主要用于电磁屏蔽体的设计、生产和使用，对其屏蔽效能进行定标测量和符合性检测，是保证电磁信息安全和电磁兼容性的重要设备。电磁屏蔽体屏蔽效能检测系统的产品性能符合GB/T12190-2021、GJB5792A-2021中对屏蔽体屏蔽效能的检测要求，可根据标准规范进行屏蔽体屏蔽效能的测试计量。系统具有自动测试功能，能进行测试规划、测试流程控制、自动生成测试报告、测试数据管理分析、测试资源管理、远程控制和测试结果浏览；便于携带、运输和快速安装组合使用；具有较高的集成度和可靠性。
-
-
功能特点
-
功能特点
l 检测频率范围覆盖 9kHz～50GHz频段，具备列表扫描功能和扫频测试功能
l 最大测量动态范围优于140dB
l 测试系统集成度高，易于现场搭建、撤收，适于现场测试
l 立足国产设备，结合自研测试软件

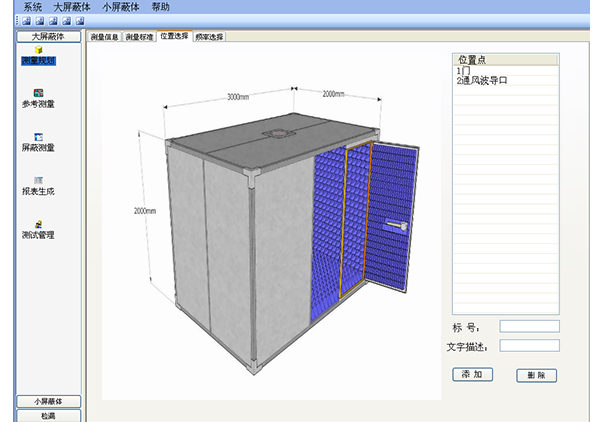

l 具有屏蔽效能测试流程自动执行能力
l 具有测试结果自动报表功能
l 具有历史数据查询功能
-
-
典型应用
l 屏蔽室、屏蔽舱的屏蔽效能测量和标准符合性检测。
l 会议室、计算机房、微波暗室、屏蔽室、设备方舱、吊舱等的现场电磁辐射检测。
l 屏蔽室、屏蔽舱的科研、生产测量和维护。
技术规范
参数名称
技术指标
检测频率范围
9kHz～50GHz
屏蔽效能检测能力
≥100dB （@14kHz）
≥120dB （@100kHz）
≥130dB （@300kHz）
≥130dB （@1MHz）
≥130dB （@30MHz～10GHz）
≥120dB （@10GHz～18GHz）
≥110dB （@26GHz）
≥105dB （@38GHz）
≥100dB （@50GHz）
电源
220V±10%，50Hz±5%
环境适应性
工作温度 0℃～40℃
非工作温度 -20℃～+55℃
外形尺寸（宽×高×深）
426mm×133mm×510mm（信号发生设备）
426mm×177mm×500mm（信号接收设备）
订货信息
项目
名称
数量
标配
信号发生设备
1台
信号接收设备
1台
发射天线
1套
接收天线
1套
系统控制软件
1套
三脚架
2个
选配
大功率衰减器
1个
光纤转换器
2个
-
-
