方案概述
“电磁干扰诊断测试系统”基于LAN总线对测试资源进行远程控制，系统主要由EMI测试接收机、低噪声放大器、近场探头组以及屏蔽暗箱组成，可测量电路板的近场辐射干扰。
-
-
功能特点
-
主要特点
l 电路板辐射发射诊断测试

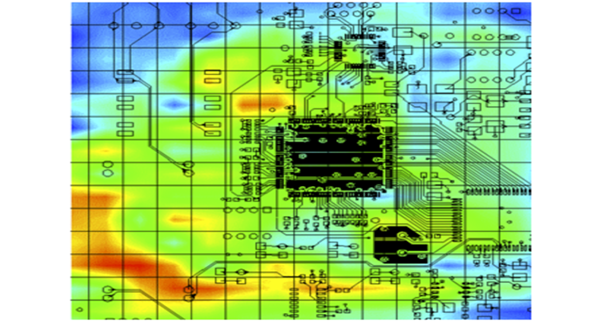

l 电路板辐射超标定位
l 电路板近场EMI扫描
l 接收机和频谱分析仪两种测试模式
l 上位机远程控制实现自动测试
l 丰富的谱图显示及分析功能
l 高性价比的测试解决方案
l 适用于实验室测试
-
-
典型应用
应用及示例

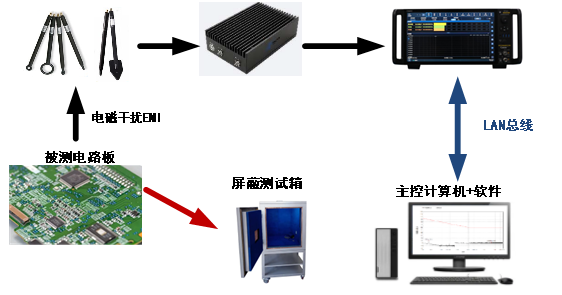

“电磁干扰诊断测试系统”用于电路板的近场辐射场强测量，通过色谱图可找出电路中的骚扰源位置，适用于众多电磁兼容测试领域。典型测试场景如下图所示：
技术规范
序号
技术指标
指标值
1
电场辐射发射诊断测试频率范围
3Hz～9GHz
2
磁场辐射发射诊断测试频率范围
3Hz～6GHz
3
EMI测量带宽(6dB)
10Hz、100Hz、200Hz、1kHz、9kHz、10kHz、100kHz、120kHz、1MHz
4
检波器类型
峰值、准峰值、平均值、CISPR-AV、CISPR-RMS
5
谱图形式

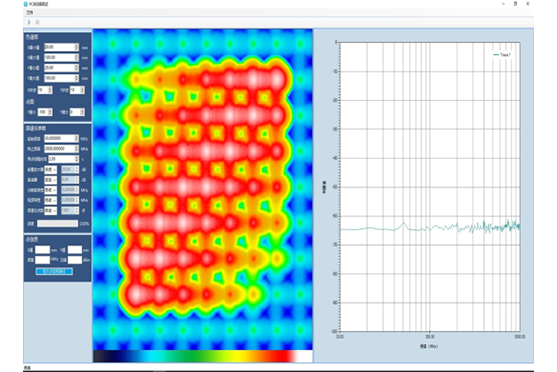

EMI幅频曲线图、瀑布图、PCB辐射分布色谱图
6
存放温度
0℃～60℃
7
工作温度
0℃～40℃
8
供电
220×(1±10%)V，50×(1±5%)Hz
9
支持操作系统
Win7/Win10
订货信息
l 配置
序号
名称
数量
备注
硬件设备
1
EMI测试接收机
1
含选件
2
低噪声放大器
1
3
近场探头组
1套
电场覆盖3Hz～9GHz频率范围
磁场覆盖3Hz～6GHz频率范围
4
屏蔽测试箱
1
根据需求定制
5
主控计算机
1
6
同轴转接器及测试电缆
1套
测试软件
1
电磁干扰诊断测试软件
1
-
-
