矢量网络分析仪级联选件助力多端口系统测量
2026-05-20
随着毫米波技术、雷达探测及汽车电子等前沿领域的快速发展，微波与射频系统的集成度、复杂度持续攀升，市场对多端口微波器件的测试精度和效率提出了严苛的要求。以多端口的射频芯片测试为例，传统方案通常采用矢量网络分析仪结合开关矩阵的方式扩展测试端口，但开关切换延时和路径损耗会影响测试效率与测量精度，并且无法实现多通道同步测量。

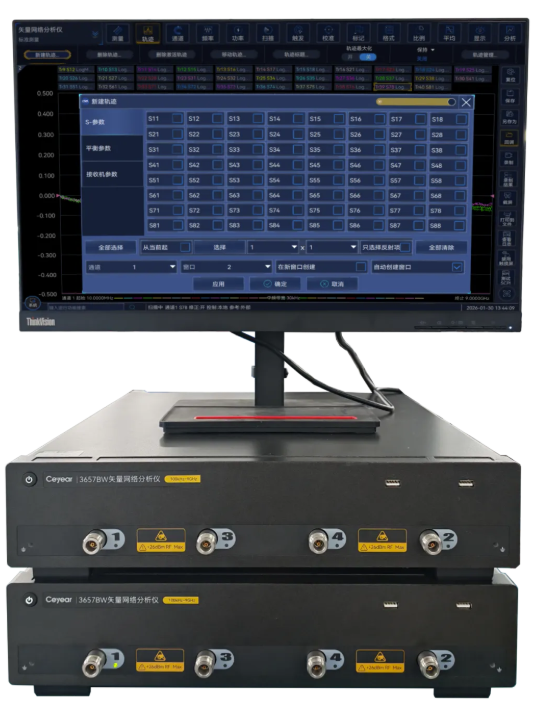

为应对多端口测试需求，思仪科技推出Ceyear3657系列矢量网络分析仪级联选件，支持将2台4端口矢量网络分析仪级联构成8端口测试系统，频率范围覆盖9kHz至26.5GHz，为多端口射频测试提供高精度、高效率、高性价比的解决方案。
灵活扩展，多端口测试随需而变
Ceyear3657系列矢量网络分析仪采用可扩展设计理念，矢量网络分析仪级联后可扩展至8端口，用户可根据被测对象的端口数量灵活配置，轻松应对从单端口器件到复杂多端口模块的多样化测试需求。独特的级联架构大幅简化了系统搭建流程，通过高速同步机制保障各模块间的相位与幅度一致性，确保在多端口扩展的同时，依然维持卓越的测试精度和系统稳定性。
双源激励，多任务并行提升效率
Ceyear3657系列矢量网络分析仪内置双信号源与独立接收机架构，即使在级联扩展后仍支持多源并行激励，满足多端口、多通道同时测试的需求。其极限扫描速度可达5µs /点，动态范围高达140dB，无论是在芯片自动化量产测试，还是在大型腔体滤波器等复杂器件的调试场景中，都能显著提升测试效率，助力用户缩短研发周期、降低生产成本。
全路径校准，保障多端口测试精度
多端口矢量网络分析的测试精度，往往受制于校准的完备性与准确性。Ceyear3657系列矢量网络分析仪支持TRL 、SOLT等多种校准方法，可有效消除级联结构引入的误差，确保各端口间的幅度相位一致性。另外搭配思仪科技的电子校准件，只需连接3次，即可完成全频段范围内8端口高精度校准，有效提升多端口测试效率。
面向未来，构建智能化测试生态
面对日益复杂的射频系统测试需求，思仪科技始终致力于打造高精度、可重构、可扩展的测试平台。Ceyear3657系列矢量网络分析仪级联选件不仅满足当前多端口测试需求，更为未来测试系统的智能化、自动化升级奠定坚实基础。无论是在实验室研发，还是生产制造环节，思仪科技都将持续以创新驱动测试技术进步，助力客户抢占射频应用新高地。
