Ceyear 信号收发仪噪声抵消功能助力 Wi-Fi7 EVM指标提升
2026-05-27
随着无线通信技术的商业化推进，各类通信标准对测试仪器的性能提出了愈发严苛的要求。例如，对 Wi-Fi7（IEEE 802.11be）标准最具代表性的320MHz大带宽、4096-QAM高阶调制场景来说，残余EVM需低于-48dB，在芯片测试等高精度场景下，测试仪器的残余EVM需优于-50dB。严苛的指标要求本质上是对仪器的测试灵敏度提出的极高要求，仅靠硬件很难突破性能瓶颈。

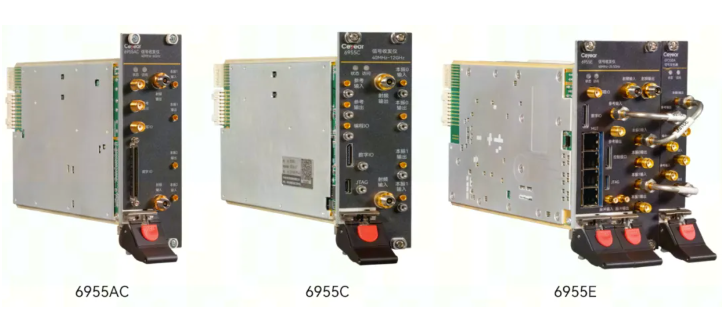

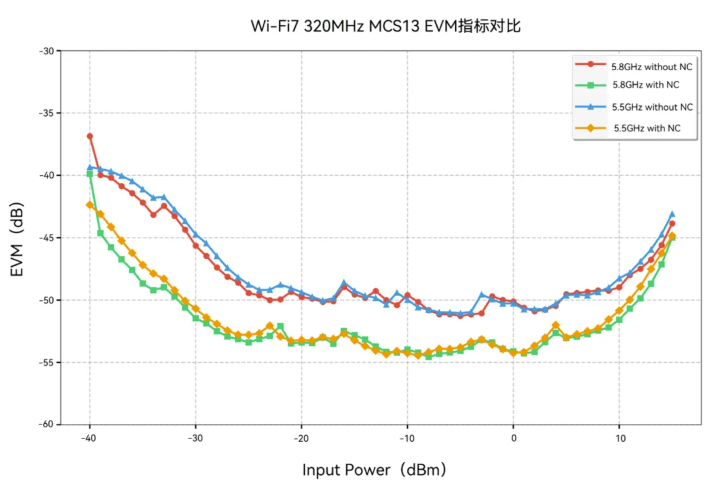

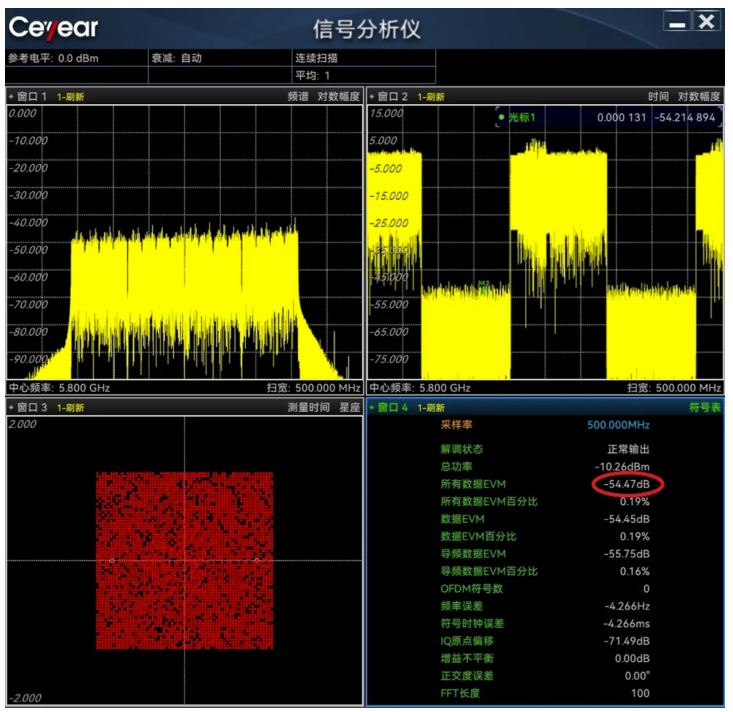

核心支撑：噪声抵消技术 宽带噪声是制约仪器测试灵敏度的核心瓶颈之一，Wi-Fi7标准相对Wi-Fi6带宽翻倍，仪器的底噪水平随带宽增加而上升，测试灵敏度降低，从而造成EVM指标恶化。为此，6955系列信号收发仪开发了噪声抵消（Noise Cancellation，NC）功能，精准消除仪器和通道的固有噪声，保留目标信号，提升仪器测试灵敏度，从而提升残余EVM指标，满足高精度测试需求。 基于6955C信号收发仪测试Wi-Fi7 EVM指标 为直观验证噪声抵消功能的实际效果，基于6955C信号收发仪，在5.5GHz、5.8GHz频点下对Wi-Fi7 320MHz带宽信号开展测试，噪声抵消功能开启前后的对比效果如图1所示。在-40dBm~15dBm功率区间内，开启噪声抵消后的EVM指标始终优于未开启状态，可实现3~5 dB的稳定提升。即使在高功率区间，噪声抵消仍能有效优化EVM值，且两个频点的性能表现一致。 图1 不同发射功率下Wi-Fi7 320MHz MCS13 EVM指标对比 在5.8GHz频点、-10dBm发射功率下，噪声抵消功能开启后的解调界面如图2所示。从界面窗口2中直接观察到底噪功率水平，开启噪声抵消后，底噪改善了6~7dB，噪声抑制效果显著。未开启噪声抵消时，测得的所有数据EVM值为-50.45 dB；开启噪声抵消后， EVM提升至-54.47 dB，优化了4 dB，EVM性能大幅度提升。 图2 开启噪声抵消时的信号解调界面 总结 6955系列信号收发仪开发的噪声抵消功能，通过消除仪器和通道中的固有噪声，还原目标信号，大幅度降低仪器底噪，从根源上提升仪器的测试灵敏度，不仅满足Wi-Fi7标准中EVM等关键指标的严苛测试要求，还可以适配5G NR、卫星通信等多场景高精度测试需求，为无线通信技术的测试测量提供技术支撑。
