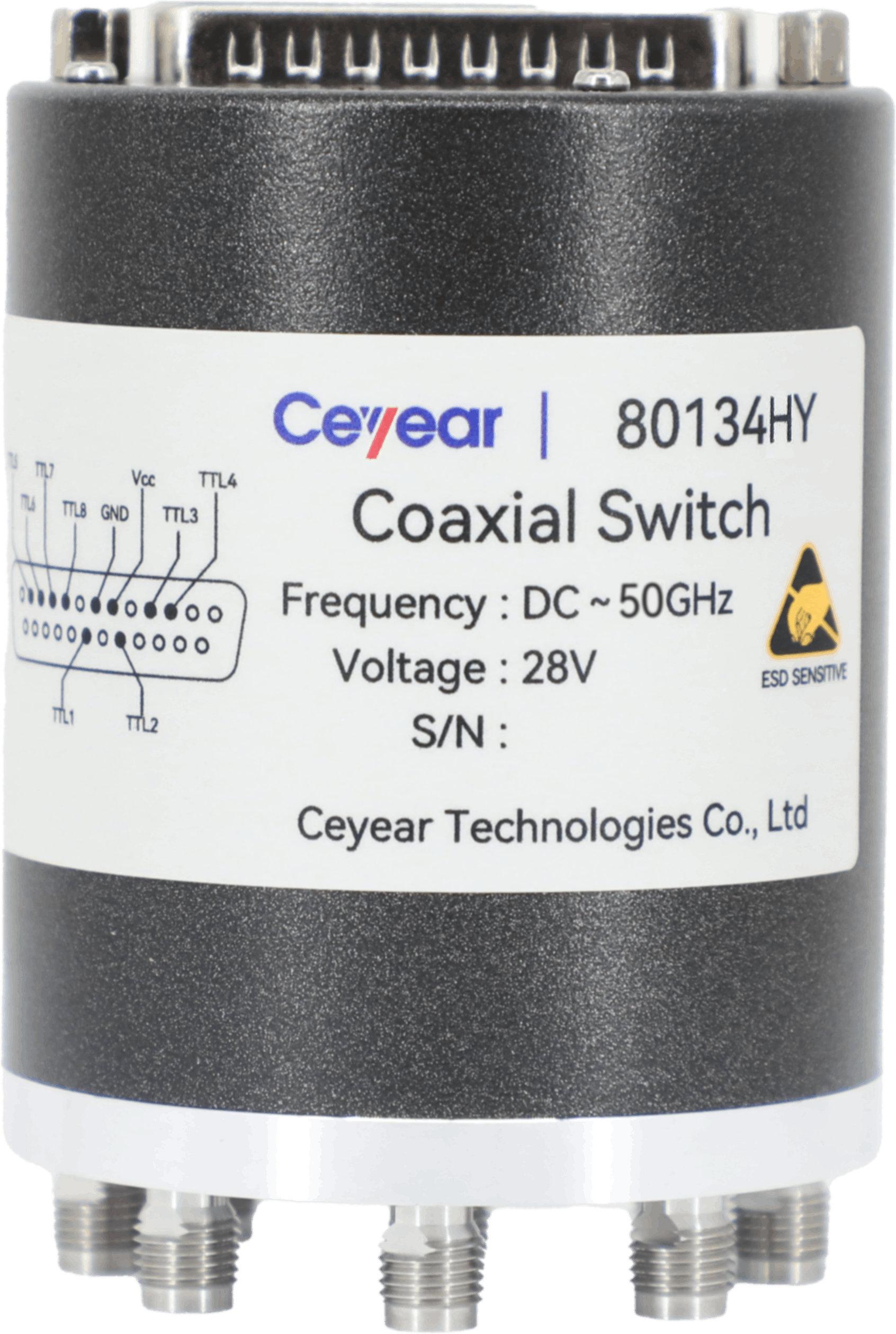

同轴开关
SP8T同轴开关
高可靠性
良好的插损重复性
高隔离度
使用寿命＞200万次
-
配置选件
-
获取报价
-
-
技术指标
-
订购信息
-
资料库
单刀八掷开关（内置负载、常开型、TTL控制）
型号 | 80150-8MD系列 | 80150-8ME系列 | 80150-8MF系列 | 80150-8MH系列 | 80150-8ML系列 |
名称 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | SP8T | SP8T | SP8T | SP8T | SP8T |
频率范围（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 |
驻波比(Max) | 1.30(DC～6GHz) 1.40(6GHz～12GHz) 1.50(12GHz～18GHz) | 1.30(DC～6GHz) 1.40(6GHz～18GHz) 1.60(18GHz～26.5GHz) | 1.40(DC～18GHz) 1.60(18GHz～26.5GHz) 1.80(26.5GHz～40GHz) | 1.60(DC～26.5GHz) 1.80(26.5GHz～40GHz) 2.20(40GHz～50GHz) | 1.60(DC～12GHz) 1.80(12GHz～26.5GHz) 2.00(26.5GHz～50GHz) 2.20(50GHz～67GHz) |
插入损耗 （dB Max） | 0.30(DC～6GHz) 0.40(6GHz～12GHz) 0.50(12GHz～18GHz) | 0.30(DC～6GHz) 0.50(6GHz～18GHz) 0.60(18GHz～26.5GHz) | 0.60(DC～18GHz) 0.80(18GHz～26.5GHz) 1.00(26.5GHz～40GHz) | 0.80(DC～26.5GHz) 1.40(26.5GHz～40GHz) 1.80(40GHz～50GHz) | 0.80(DC～12GHz) 1.20(12GHz～26.5GHz) 1.60(26.5GHz～50GHz) 2.00(50GHz～67GHz) |
隔离度 （dB Min） | 80(DC～6GHz) 70(6GHz～12GHz) 60(12GHz～18GHz) | 80(DC～6GHz) 70(6GHz～18GHz) 60(18GHz～26.5GHz) | 70(DC～18GHz) 60(18GHz～26.5GHz) 60(26.5GHz～40GHz) | 60(DC～26.5GHz) 60(26.5GHz～40GHz) 50(40GHz～50GHz) | 60(DC～12GHz) 60(12GHz～26.5GHz) 60(26.5GHz～50GHz) 50(50GHz～67GHz) |
承受功率 （连续波W Max） | 100(DC～6GHz) 60(6GHz～12GHz) 50(12GHz～18GHz) | 100(DC～6GHz) 50(6GHz～18GHz) 20(18GHz～26.5GHz) | 25(DC～18GHz) 15(18GHz～26.5GHz) 5(26.5GHz～40GHz) | 10(DC～26.5GHz) 5(26.5GHz～40GHz) 2(40GHz～50GHz) | 15(DC～12GHz) 5(12GHz～26.5GHz) 2(26.5GHz～50GHz) 1(50GHz～67GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 | 15，常温 | 15，常温 | 15，常温 |
重复性 （dB ） | ±0.03 | ±0.03 | ±0.03 | ±0.05 | ±0.08 |
寿命 (万次 Min） | 200 | 200 | 200 | 100 | 100 |
接口形式 | SMA（f） | SMA（f） | 2.92mm(f) | 2.4mm(f) | 1.85mm(f) |
有无负载 | 有负载 | ||||
直流驱动 电压（V） | 12V（11V～13V）,24V（22V～28V）,28V（24V～30V） | ||||
直流驱动 电流（±10%mA） | 300±10%mA（12V、常温）,145±10%mA（24V、常温）,165±10%mA（28V、常温） | ||||
继电器结构 | 常开 | ||||
控制方式 | TTL控制（高电平） | ||||
单刀八掷开关（无负载、常开型、TTL控制）
型号 | 80150-8KD系列 | 80150-8KE系列 | 80150-8KF系列 | 80150-8KH系列 | 80150-8KL系列 |
名称 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 | 同轴开关 |
类型 | SP8T | SP8T | SP8T | SP8T | SP8T |
频率范围（GHz） | DC～18 | DC～26.5 | DC～40 | DC～50 | DC～67 |
驻波比(Max) | 1.30(DC～6GHz) 1.40(6GHz～12GHz) 1.50(12GHz～18GHz) | 1.30(DC～6GHz) 1.40(6GHz～18GHz) 1.60(18GHz～26.5GHz) | 1.40(DC～18GHz) 1.60(18GHz～26.5GHz) 1.80(26.5GHz～40GHz) | 1.60(DC～26.5GHz) 1.80(26.5GHz～40GHz) 2.20(40GHz～50GHz) | 1.60(DC～12GHz) 1.80(12GHz～26.5GHz) 2.00(26.5GHz～50GHz) 2.20(50GHz～67GHz) |
插入损耗 （dB Max） | 0.30(DC～6GHz) 0.40(6GHz～12GHz) 0.50(12GHz～18GHz) | 0.30(DC～6GHz) 0.50(6GHz～18GHz) 0.60(18GHz～26.5GHz) | 0.60(DC～18GHz) 0.80(18GHz～26.5GHz) 1.00(26.5GHz～40GHz) | 0.80(DC～26.5GHz) 1.40(26.5GHz～40GHz) 1.80(40GHz～50GHz) | 0.80(DC～12GHz) 1.20(12GHz～26.5GHz) 1.60(26.5GHz～50GHz) 2.00(50GHz～67GHz) |
隔离度 （dB Min） | 80(DC～6GHz) 70(6GHz～12GHz) 60(12GHz～18GHz) | 80(DC～6GHz) 70(6GHz～18GHz) 60(18GHz～26.5GHz) | 70(DC～18GHz) 60(18GHz～26.5GHz) 60(26.5GHz～40GHz) | 60(DC～26.5GHz) 60(26.5GHz～40GHz) 50(40GHz～50GHz) | 60(DC～12GHz) 60(12GHz～26.5GHz) 60(26.5GHz～50GHz) 50(50GHz～67GHz) |
承受功率 （连续波W Max） | 100(DC～6GHz) 60(6GHz～12GHz) 50(12GHz～18GHz) | 100(DC～6GHz) 50(6GHz～18GHz) 20(18GHz～26.5GHz) | 25(DC～18GHz) 15(18GHz～26.5GHz) 5(26.5GHz～40GHz) | 10(DC～26.5GHz) 5(26.5GHz～40GHz) 2(40GHz～50GHz) | 15(DC～12GHz) 5(12GHz～26.5GHz) 2(26.5GHz～50GHz) 1(50GHz～67GHz) |
切换时间 (ms Max) | 15，常温 | 15，常温 | 15，常温 | 15，常温 | 15，常温 |
重复性 （dB ） | ±0.03 | ±0.03 | ±0.03 | ±0.05 | ±0.08 |
寿命 (万次 Min） | 200 | 200 | 200 | 100 | 100 |
接口形式 | SMA（f） | SMA（f） | 2.92mm(f) | 2.4mm(f) | 1.85mm(f) |
有无负载 | 无负载 | ||||
直流驱动 电压（V） | 12V（11V～13V）,24V（22V～28V）,28V（24V～30V） | ||||
直流驱动 电流（±10%mA） | 300±10%mA（12V、常温）,145±10%mA（24V、常温）,165±10%mA（28V、常温） | ||||
继电器结构 | 常开 | ||||
控制方式 | TTL控制（高电平） | ||||
