方案概述

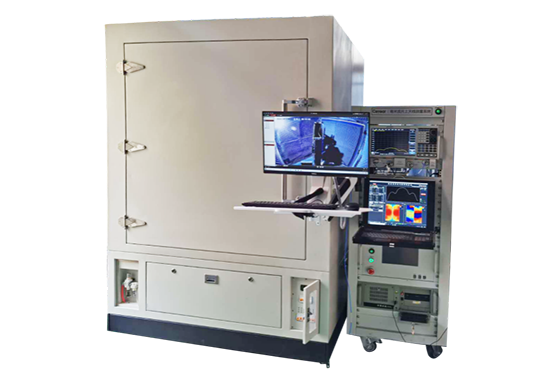

片上天线测试解决方案：频率范围覆盖8GHz～110GHz（可扩展至500GHz），具有频率覆盖范围宽、动态范围大、馈电形式灵活、结构紧凑、测试参数全面等特点。本方案采用通用化、模块化设计思想，以电科思仪高性能矢量网络分析仪为核心，由频率扩展模块、高精度转台、片上天线馈电平台、微波暗箱等单元组成系统。本方案具有方向图、副瓣电平、增益、轴比、驻波等多种参数测量功能，可用于片上天线、集成天线、封装天线等非常规馈电形式的微型天线的电性能参数的测试分析。
-
-
功能特点
-
功能特点
l 获取信息量大，测量精度与计算精度高
l 自动化程度高，批量化优势极大
l 测试环境质量高，静区环境更优，电气随机干扰小
l 建设成本低，周期短
l 可全天候工作
l 支持单频点、多频点、多波位测试
l 支持多态校准
l 支持毫米波相控阵测试
l 快速数据分析与友好人机界面展示
-
强大的测量及存储功能
具备点频、扫频、频率列表等多种测量模式，可对原始测试数据以线性幅度、对数幅度、相位等不同方式进行存储。
-
强大的数据分析功能
数据分析软件具备球面近远场变换功能，能够根据测试方向图分析各种极化形式天线的增益、方向性、波束最大点位置、波束指向、副瓣电平和位置、波束宽度、交叉极化等参数；能够实现多文件比较分析；能够进行用户自定义特殊参数的计算；能够自动生成报表并按需打印。
-

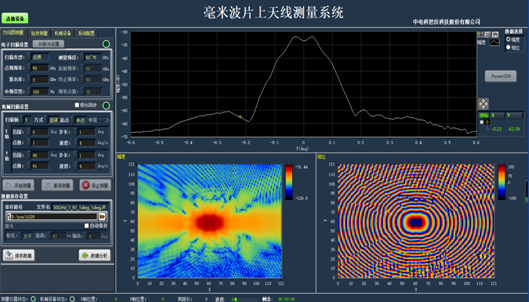

丰富的效果显示
提供了多种绘图选项，使显示更直观，满足用户不同关注细节的显示需求。
-
-
典型应用

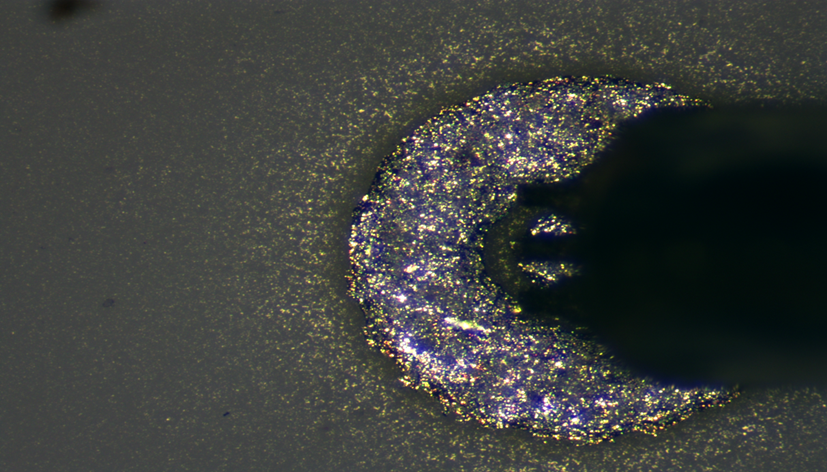

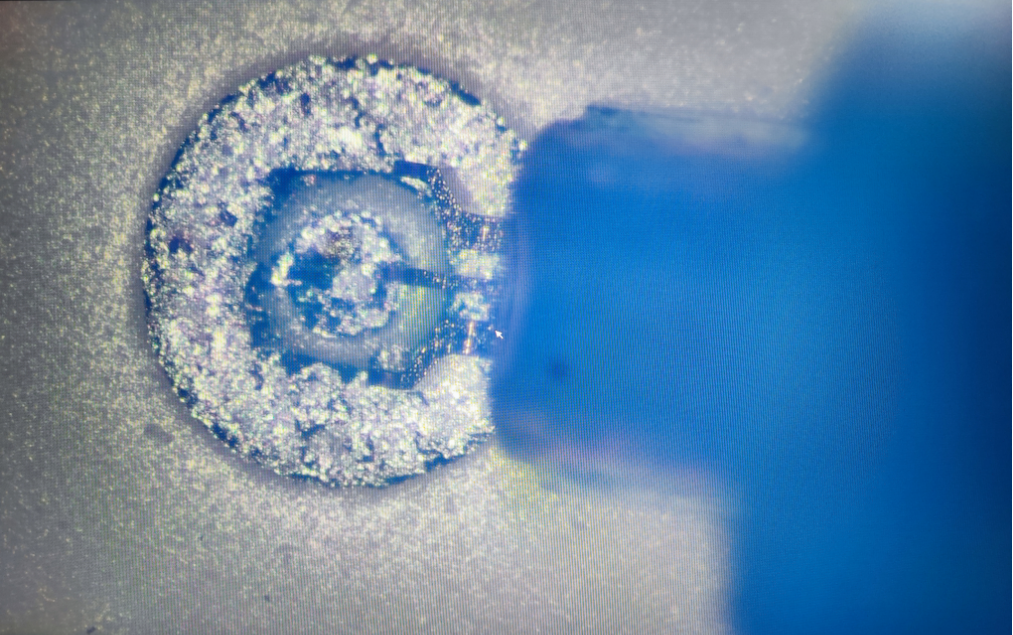

电子显微镜下馈电情况
技术规范
参数名称
技术指标
频率范围
18GHz～110GHz（可扩展至500GHz）
动态范围
≥60dB
测试类型
点频、扫频
测量方法
球面近场、远场
波束宽度
自定义宽度分析（1dB、3dB等）
测量半径调节范围
200mm
馈电方式
探针、波导、同轴
转台轴数
四个（方位、俯仰、极化、俯仰轴伸缩）
最大旋转速度
≤9度/秒
测试精度
增益测试精度：±0.5dB（典型值）
增益测试重复性：±0.2dB
副瓣测试精度：±0.5dB（-10dB）
副瓣测量精度：±1.0dB（-20dB）
3dB波束宽度测量精度：0.5°
测量时间
10-120 min（与测试方案有关）
极化测试类型
线极化、左旋圆极化、右旋圆极化、椭圆极化
归一化方向图幅度显示范围
-100dB～0dB
方向图相位显示范围
-180º～180º
片上天线馈电平台调节维度
4轴
探针调节分辨率
5μm
EUT最大尺寸
500mm
电子显微最大倍数
800倍
数据显示形式
立体图、等值线、强度图、切面直角坐标、极坐标
Ø图形坐标类型
球坐标、俯仰方位坐标
多文件比较分析
10
订货信息
● 标配注1
序号
名称
厂家型号
数量
1
矢量网络分析仪
中电科思仪科技股份有限公司
3674/3672/3671系列
1台
2
S参数模块
中电科思仪科技股份有限公司
根据频段各2台
2台
3
校准件
中电科思仪科技股份有限公司
根据频段配置
1套
4
低噪放
中电科思仪科技股份有限公司
根据频段配置
1台
5
功率放大器
中电科思仪科技股份有限公司
根据频段配置
3台
6
标准增益喇叭天线
中电科思仪科技股份有限公司
根据频段配置
2支
7
探针台
根据用户要求配置
1套
8
测试转台
根据用户要求配置
1套
9
微波暗室
根据用户要求配置
1套
10
同轴探针
中电科思仪科技股份有限公司
根据频段配置
1支
11
波导探针
中电科思仪科技股份有限公司
根据频段配置
1支
12
校准片
根据用户要求配置
1片
13
波导连接器
1套
14
同轴转接器
1套
15
测试电缆
1套
16
计算机
1套
17
仪器机柜（32U）
1套
18
系统软件
1套
19
系统设计、集成及调试
1套
● 选配注1
校准片，100-150um校准片，50G-325G使用
1套
扩频测试选件
1套
功率放大器选件
1套
低噪声放大器选件
1套
以及其他定制化要求
1套
注1：系统配置需依据客户需求确定具体清单，详情请咨询技术工程师。
-
-
