电科思仪任意波形发生器升级，采样率提升至40GSa/s，输出瞬时带宽提升至15GHz
2026-05-14
电科思仪的1650E高端任意波形发生器又升级啦！正式推出40GSa/s采样率波形发生选件（1650E-H400）。输出瞬时带宽提升至15GHz，脉冲上升时间低于25ps，每通道最大存储深度16G样点，实现国产高端任意波形发生器产品的进一步突破。
该选件可广泛应用于太赫兹通信、光通信、高速集成电路等领域的大带宽信号模拟测试，以及量子计算、AI、6G通信等前沿领域科学研究，助力相关领域突破技术壁垒、实现产业升级。

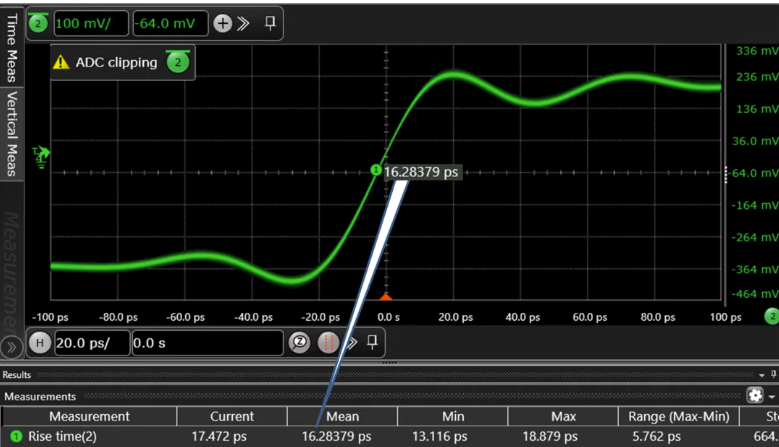

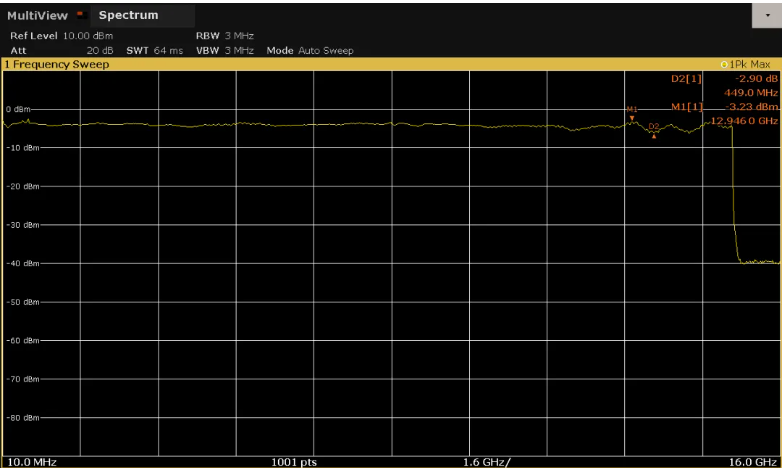

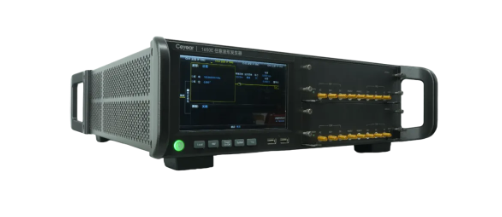

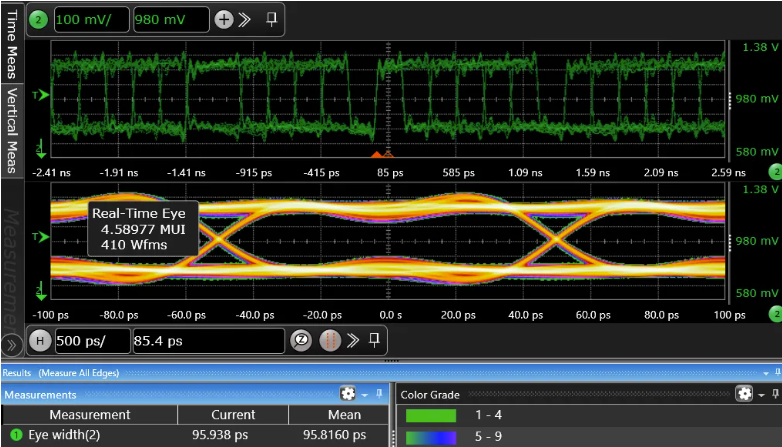

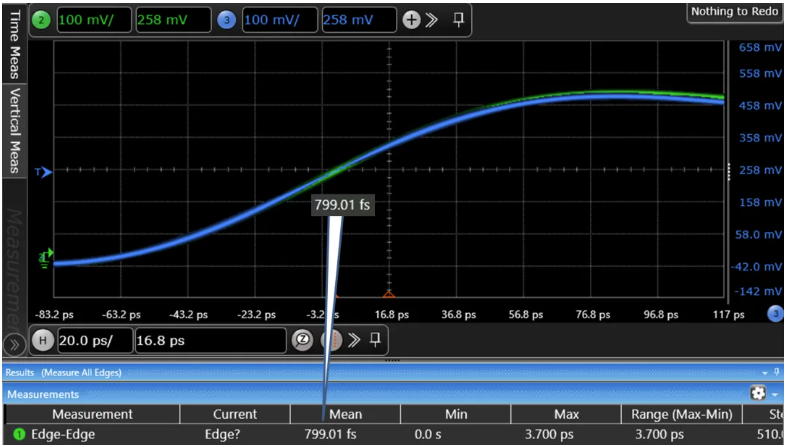

图1 1650E任意波形发生器 大带宽：最高采样率40GSa/s，最大输出瞬时带宽15GHz，能够模拟生成带宽复杂信号。 图2 15GHz瞬时带宽信号平坦度2.9dB 超快沿：得益于40GSa/s高采样率，输出脉冲的上升时间低于25ps，满足雷达、集成电路、汽车电子等领域对快沿脉冲的测试需求。 图3 快沿脉冲生成 深存储：每通道最大存储深度达16G样点，在40GSa/s采样率下能支持长达400ms的波形不重复回放，可实现长时高保真信号生成。 能提供强大的波形序列播放功能，可对序列波段的形状、播放顺序、重复次数等进行灵活配置，并支持用户根据需求自定义编辑波形文件，从而快速适应各种测试任务。 输出延时精密可调：采用基于专利保护的延时精密调节技术，可实现1ps步进的延时调节，满足多通道测试应用场景对通道严格对齐需求。 图4 通道间同步 复杂信号模拟生成：不仅能够精准生成标准波形，还能够灵活模拟复杂环境信号，生成线性调频、噪声、多脉冲、矢量调制等复杂信号或多个信号合成，助力客户完成接收机抗干扰测试、复杂环境下稳定性测试等专业测试任务。 图5 复杂电磁环境信号模拟 高速串行信号模拟生成：以其15GHz超大带宽与卓越的信号模拟能力，精准塑造NRZ、PAM4等串行测试信号的复杂眼图和瞬态细节，支持电平灵活编辑，为SerDes、光模块测试以及数据中心建设提供支撑。 图6 10Gbps NRZ眼图 1650E-H400任意波形发生选件具备高采样率、大带宽、超快沿与深存储等能力，可为通信、雷达、6G、AI等领域的自主创新提供强大的信号模拟测试支撑。
