产品综述
Ceyear 3681天馈线测试仪产品频率范围覆盖300kHz～9GHz，具有线缆损耗、驻波比、回波损耗等参数的测试功能，可利用故障定位-驻波比或故障定位-回波损耗功能对细小的问题进行定位，从而杜绝故障隐患。

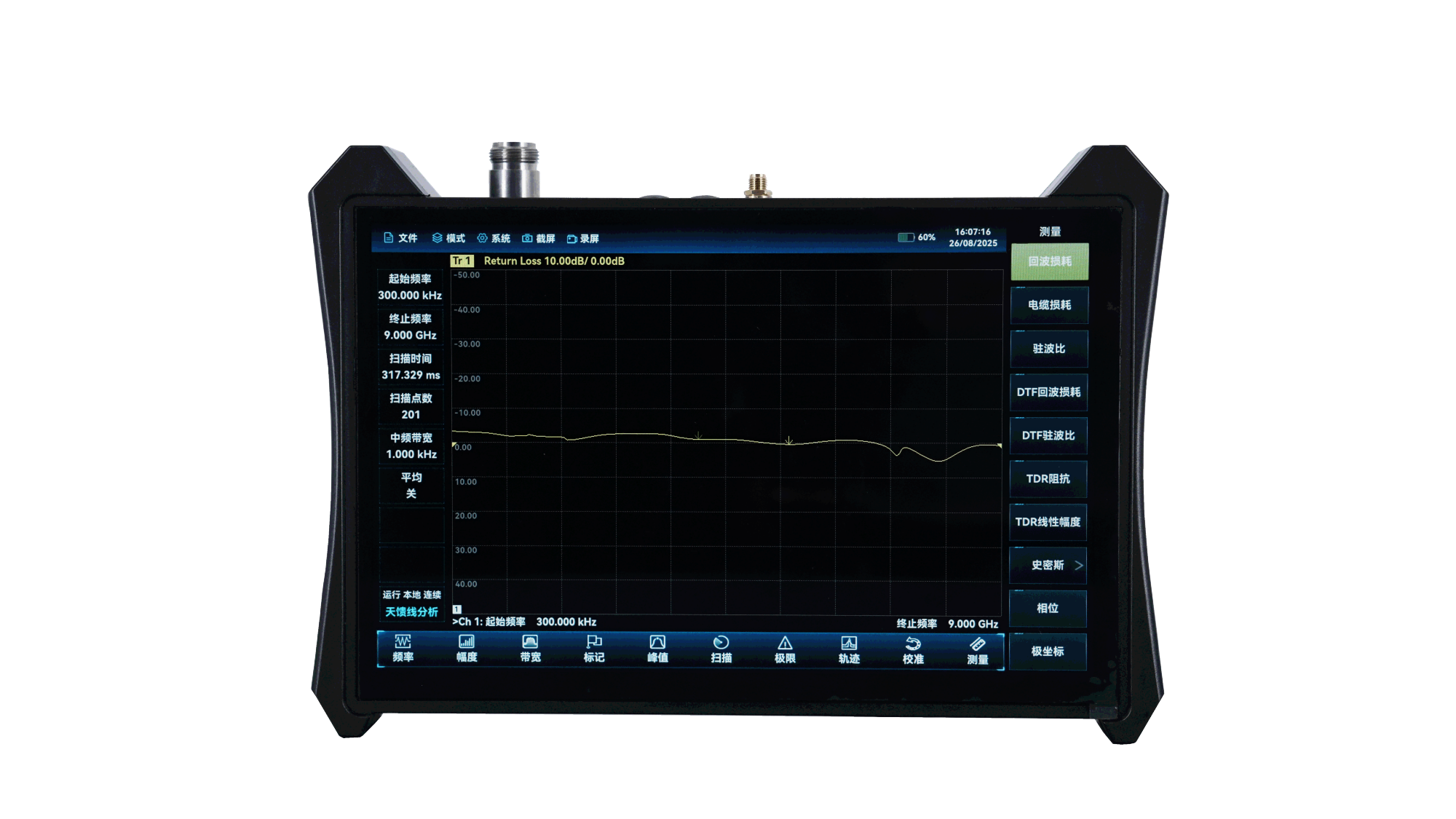

3681B天馈线测试仪具有体积小、重量轻的特点，便于机动携带和狭小测试空间使用，整机采用10.1寸液晶触摸屏，操作简单，人机界面友好，可提高用户外场测试效率。

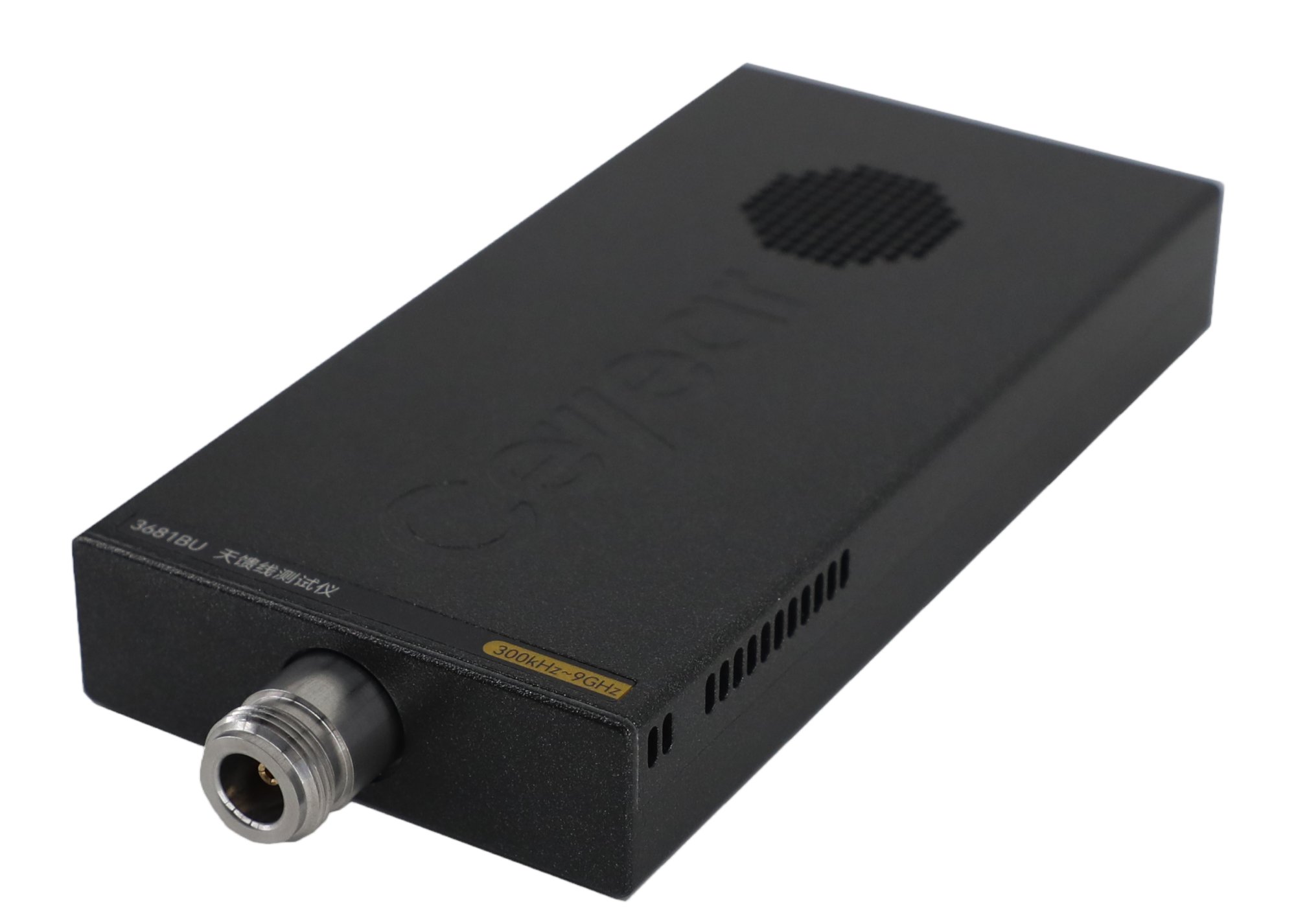

3681BU天馈线测试仪采用USB3.0总线通信，体积小巧、高效灵活，可用于通信系统测试、射频组件测试等对测试系统的移动性、便携性、可靠性要求较高的应用场合，亦可应用于对测试系统的自动性、测试效率要求较高的场合。
主要特点
实用的天馈线分析
具有回波损耗、1端口电缆损耗测试功能

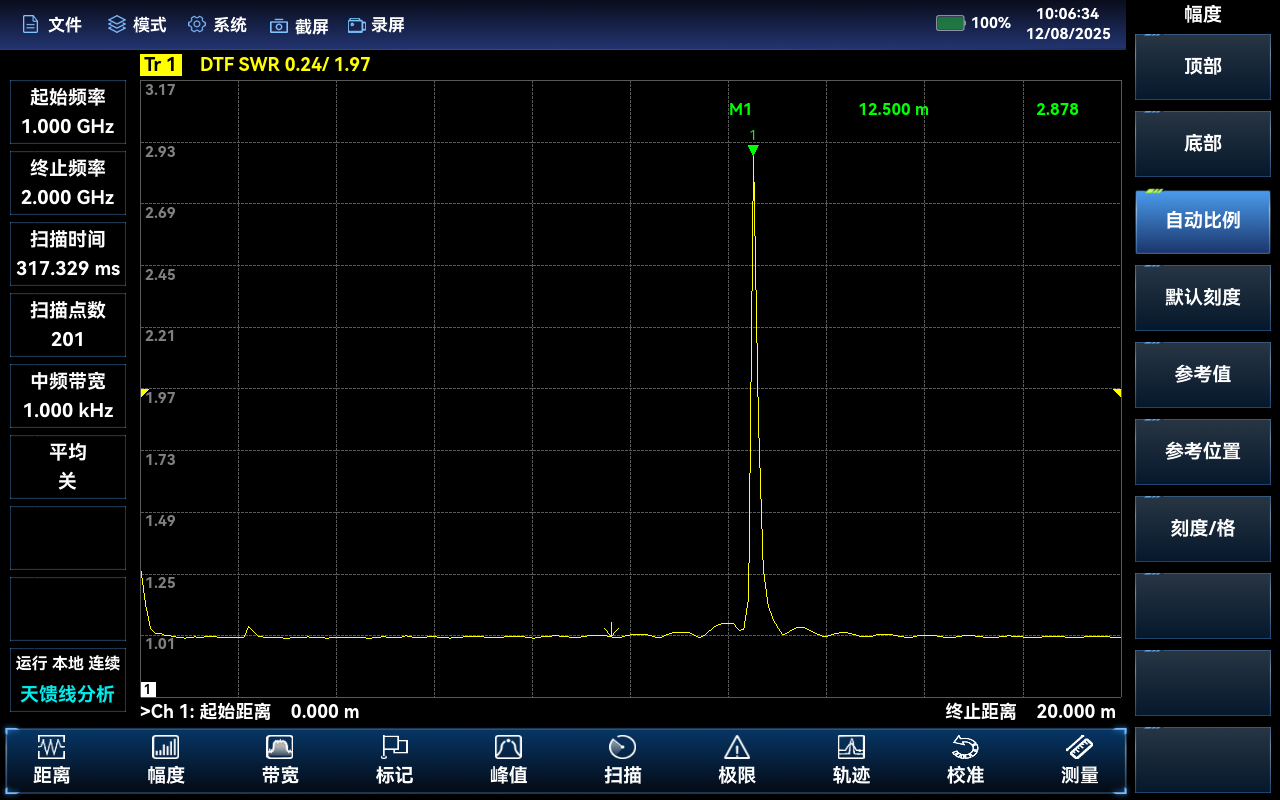

具有故障点定位（DTF）功能
支持TDR电缆分析功能，能够确定故障点的位置和故障性质（短路、开路等）
支持嵌入式校准
不需要外接校准件即可以完成一键式校准，可有效提高测试效率
灵活的光时域反射计和光功率计
光时域反射计光纤类型G.652单模9/125，测量波长1310nm±20nm & 1550nm±20nm，动态范围典型值38dB
光功率计校准波长850/980/1270/1300/1310/1490/1550/1577/1625/1650nm，测量范围典型值-50dBm ～+20dBm（和OTDR共用单光口）
便捷的用户体验
10.1寸液晶及电容触摸屏、支持标记拖动
8个独立光标，4个显示窗口、8条迹线显示
良好的外场使用性
工作温度-10℃～55℃，贮存温度-40℃～70℃
3681B整机不含电池重量约1.3kg
3681BU整机重量约0.4kg
支持默认、户外和夜视三种显示模式
内置大容量锂离子电池，典型续航时间4小时
功能特点
-
丰富的测量功能模式及选件-天馈线分析
3681天馈线测试仪能够对电缆、馈线等被测件的回波损耗、电压驻波比、阻抗、电缆损耗、故障点距离进行测量，回波损耗和故障点距离测量将帮助您确定天馈线系统中导致系统性能下降的具体原因。天馈线分析功能支持TDR测试，能够对线缆故障的类型进行分析。此外，仪器还内置一些常用电缆、馈线参数，方便使用。
-

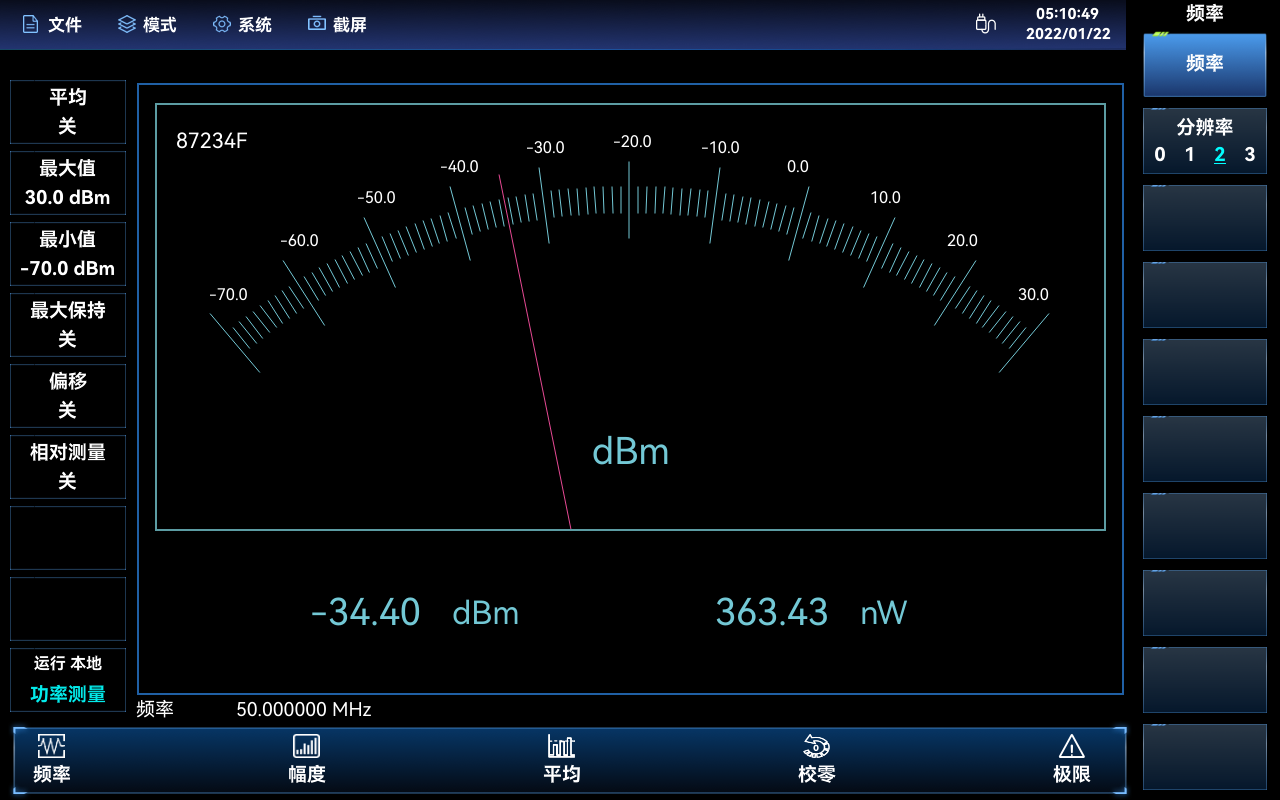

丰富的测量功能模式及选件-USB功率测量（选件）
3681B天馈线测试仪通过外接电科思仪87233C /D/E/F/LUSB连续波功率探头和87235B/C /D/F/FA/H/LUSB平均功率探头，可以测量最高到67GHz的连续波信号功率。
-

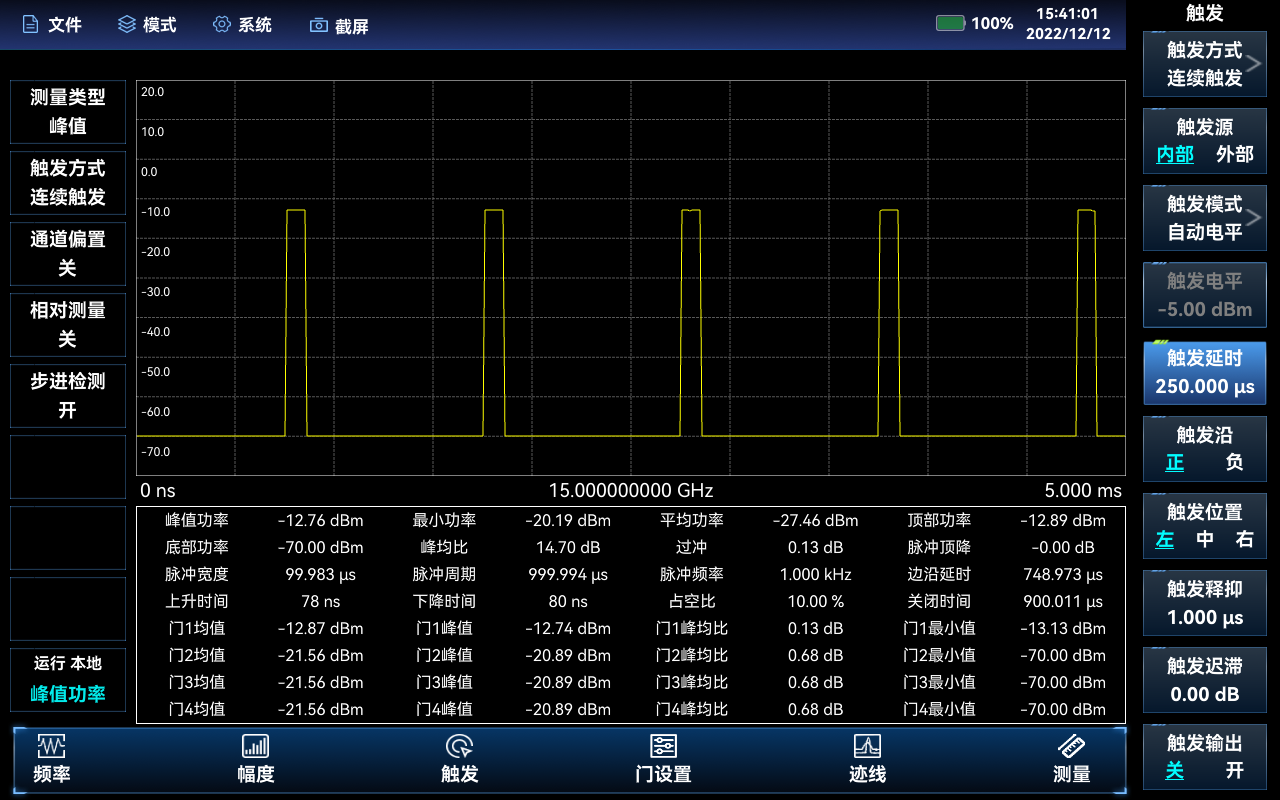

丰富的测量功能模式及选件-USB峰值功率测量(选件)
-

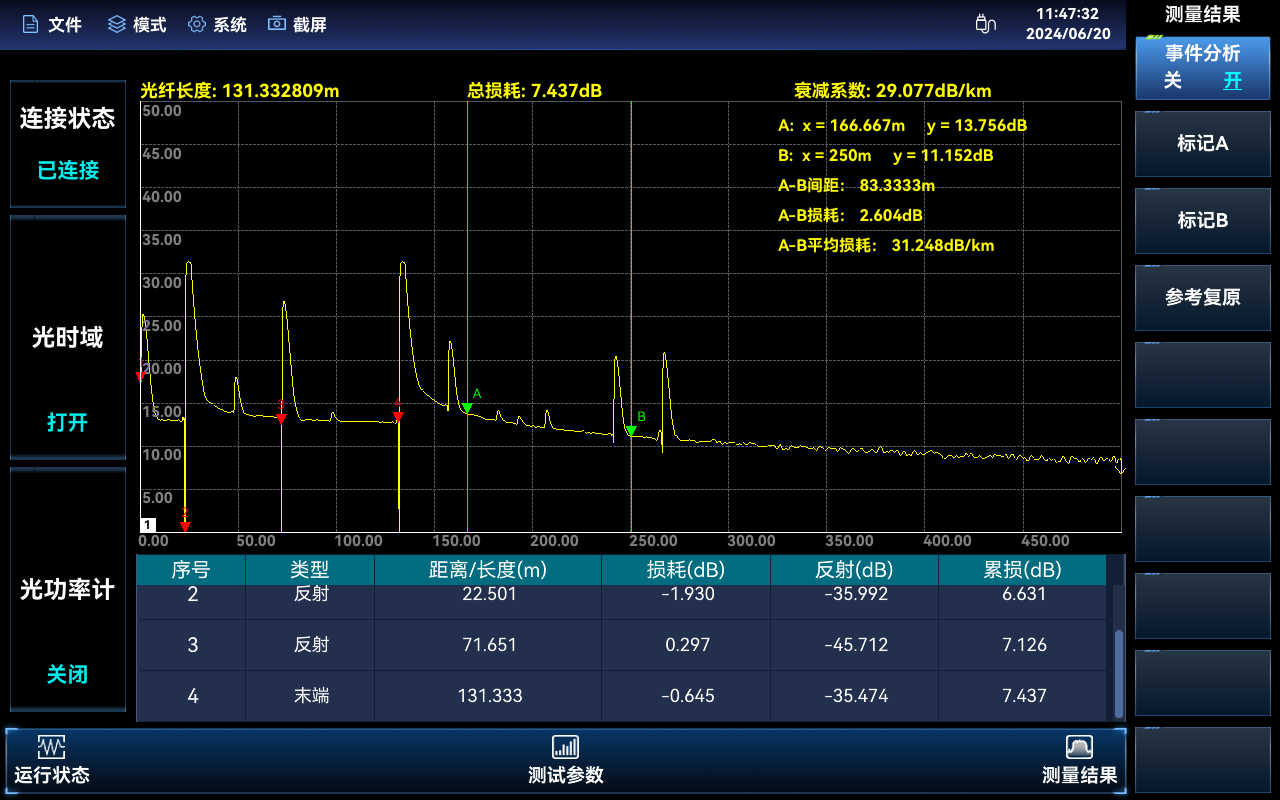

丰富的测量功能模式及选件-光时域反射计（选件）
可拖动左右查看列表全部
|
型号 |
重量 |
功耗 |
温度范围 |
扫描模式 |
扫描驻留时间 |
对比 |
|---|
