产品综述
1434AV/BV是一款经济型矢量信号发生器，频率范围覆盖9kHz～3GHz/6GHz/7.5GHz，最大调制带宽240MHz。内置基带信号发生器，支持PSK、QAM、FSK、MSK等超过30种格式的通用数字调制信号的实时发生。具备任意波播放功能，搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号。2U窄机箱结构，重量低至4kg，便携性好，集成紧凑性高，可满足通信、工业电子、高校等多领域多场景高性价比测试需求。
产品特点:
频率覆盖9kHz～3GHz/6GHz/7.5GHz
大动态范围功率输出
最大调制带宽240MHz
标配30多种标准数字调制样式实时产生
支持用户自定义仿真数据下载播放，可产生5GNR、LTE、WCDMA、GSM、WLAN、蓝牙等多种通信协议信号
优异的矢量调制性能，EVM为0.5%（5G NR，3.5GHz，测量值）
标配调频、调相、调幅、脉冲调制等多种调制功能
具备反向大功率烧毁保护功能，DC-50V，AC -50W(1GHz)
支持跨平台客户端及浏览器访问控制
支持USB功率计进行测试显示及功率平坦度校准补偿
支持SCPI指令录制，可生成Qt、C#、C++等程控示例工程
支持USB、LAN接口程控
2U窄机箱设计，19寸标准机柜可并排部署2台，重量低至4kg，便于搬移
最大240MHz调制带宽
功能特点
-

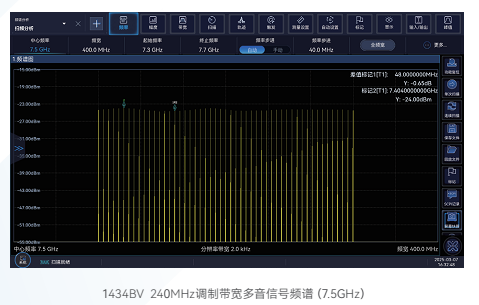

最大240MHz调制带宽
1434AV/BV矢量信号发生器能够提供最大240MHz调制带宽，频响优于1dB。根据不同应用场景，支持120MHz、240MHz带宽灵活选配，可满足4G、5G等多种通信测试需求。
-

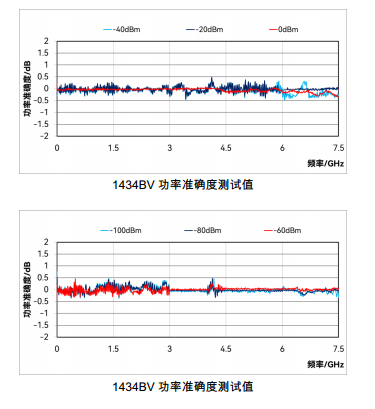

高可靠大动态功率输出
标配高可靠大动态电子衰减器，最大输出功率达+25dBm（测量值），最小输出功率达-120dBm，功率准确度<0.5dB（测量值）。
-

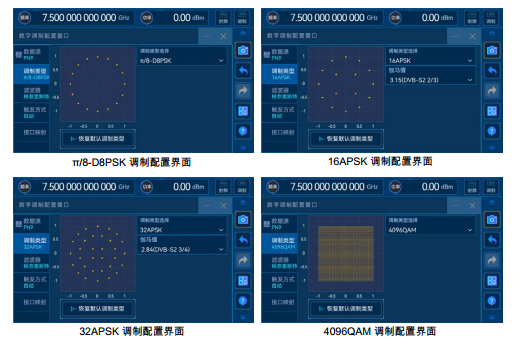

支持标准数字调制样式实时产生
标配30多种标准数字调制样式实时产生功能，相比任意波方式，大大减少生成时间，在高速测试场景中具备明显的速度优势。
PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE
QAM：16、32、64、128、256、512、1024、2048、4096
FSK：2、4、8、16、32、64、自定义FSK
APSK：16APSK、32APSK
ASK、MSK、自定义IQ文件
-

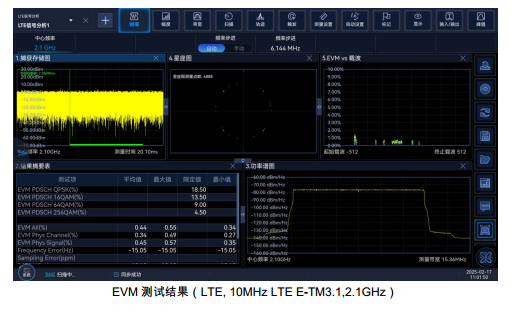

优异的矢量调制精度
1434AV/BV矢量信号发生器具备优异的矢量调制精度，EVM为 0.5%（5G NR，3.5GHz载波，测量值），ACLR 为-55dBc（5G NR，3.5GHz载波，测量值）。胜任通信设备研发中的性能评估及产线中的通信设备性能检测。
-

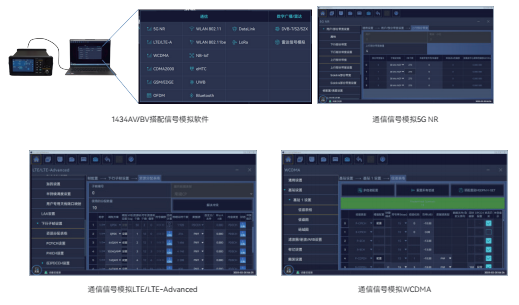

支持用户自定义仿真数据下载播放，可进行多种通信协议信号模拟
1434AV/BV矢量信号发生器搭配信号模拟软件，可产生5GNR、LTE、WCDMA、GSM、WLAN、LoRa、蓝牙等多种通信协议信号，并自动下载播放。
-

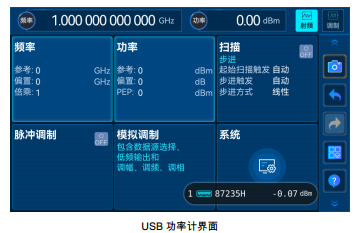

支持USB功率计进行测试显示及功率平坦度校准补偿
1434AV/BV矢量信号发生器支持思仪科技等多家厂商的功率探头进行测试显示，并能使用功率探头进行自身的功率平坦度校准补偿。
-

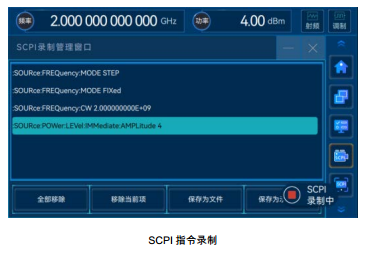

支持SCPI指令录制
1434AV/BV矢量信号发生器支持SCPI指令录制，该功能可自动生成Qt、C#、C++等程控示例工程，让程控更简单。
