产品综述

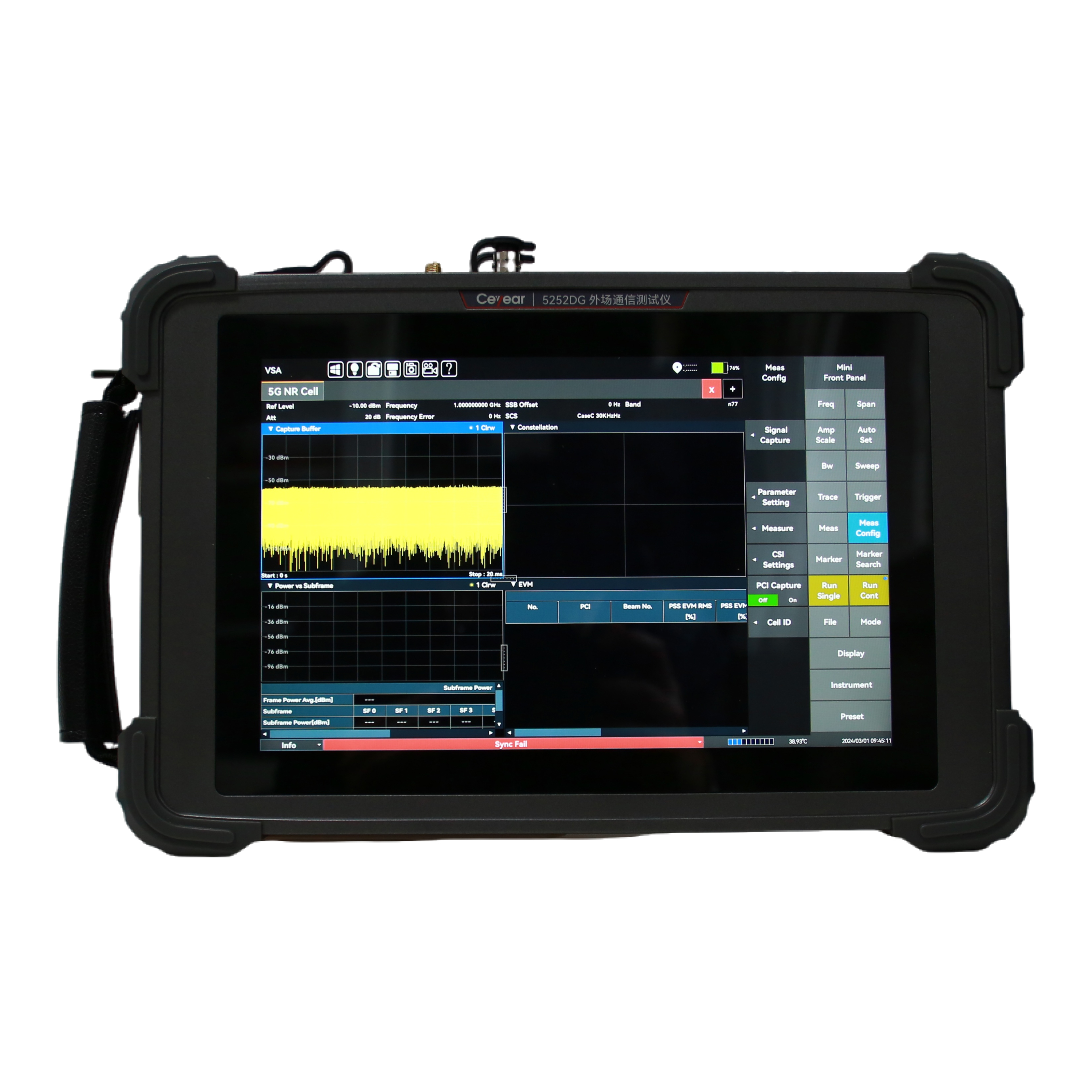

5252DG外场通信测试仪是集合高性能信号分析模块、多制式解析算法软件于一体的手持式测试仪表，是为满足运营商对移动通信的测试而推出的全新平台。其拥有更高测试频率、更大解析带宽、更快扫描速度、更低接收灵敏度以及丰富的接口。同时具备干扰分析、无线信号测向定位、场强测试、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM信号解析等多种测量功能。5252DG体积小、重量轻、供电灵活、支持云操控，适合外场基站测试与部署。
功能特点
-
全面的干扰分析能力

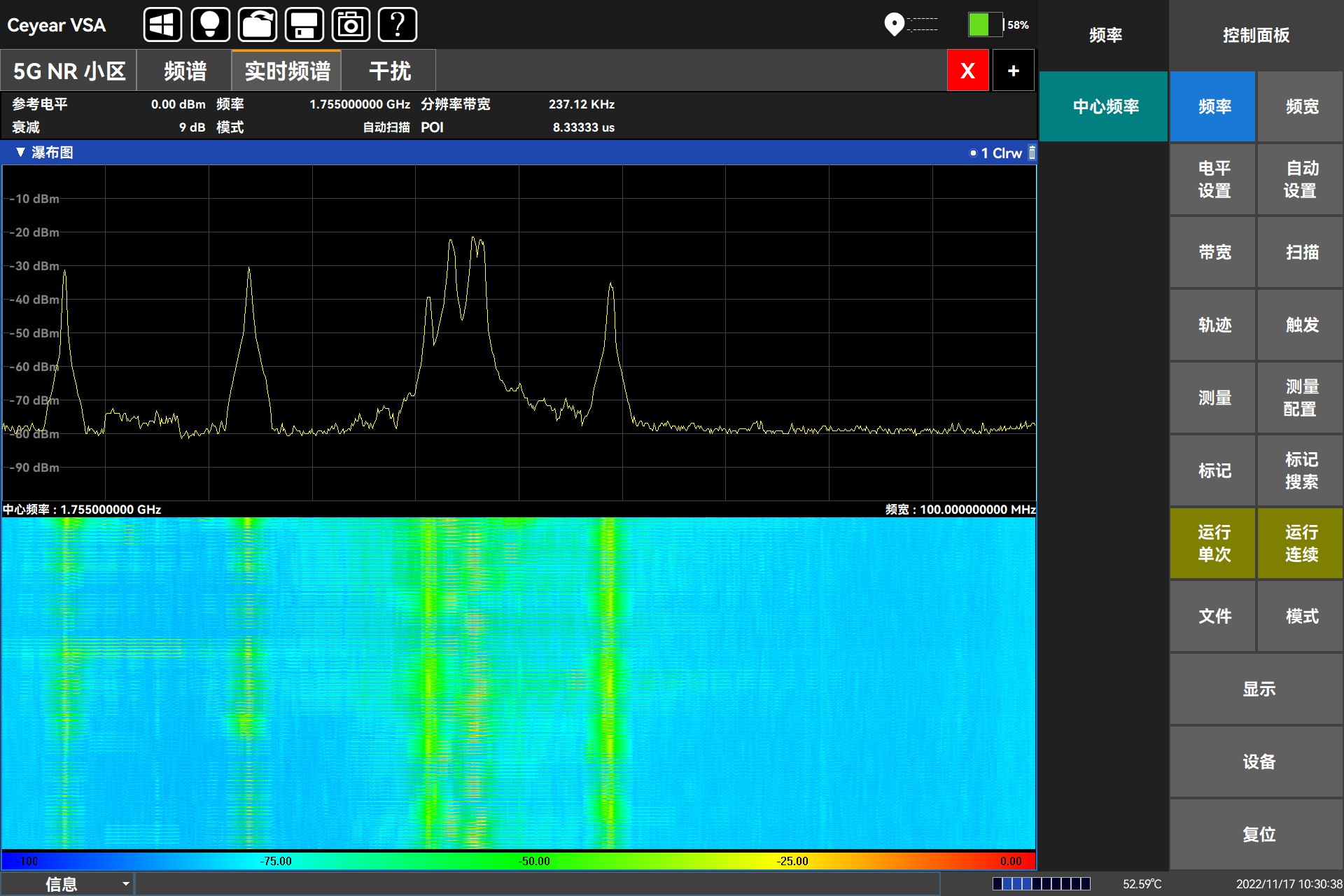

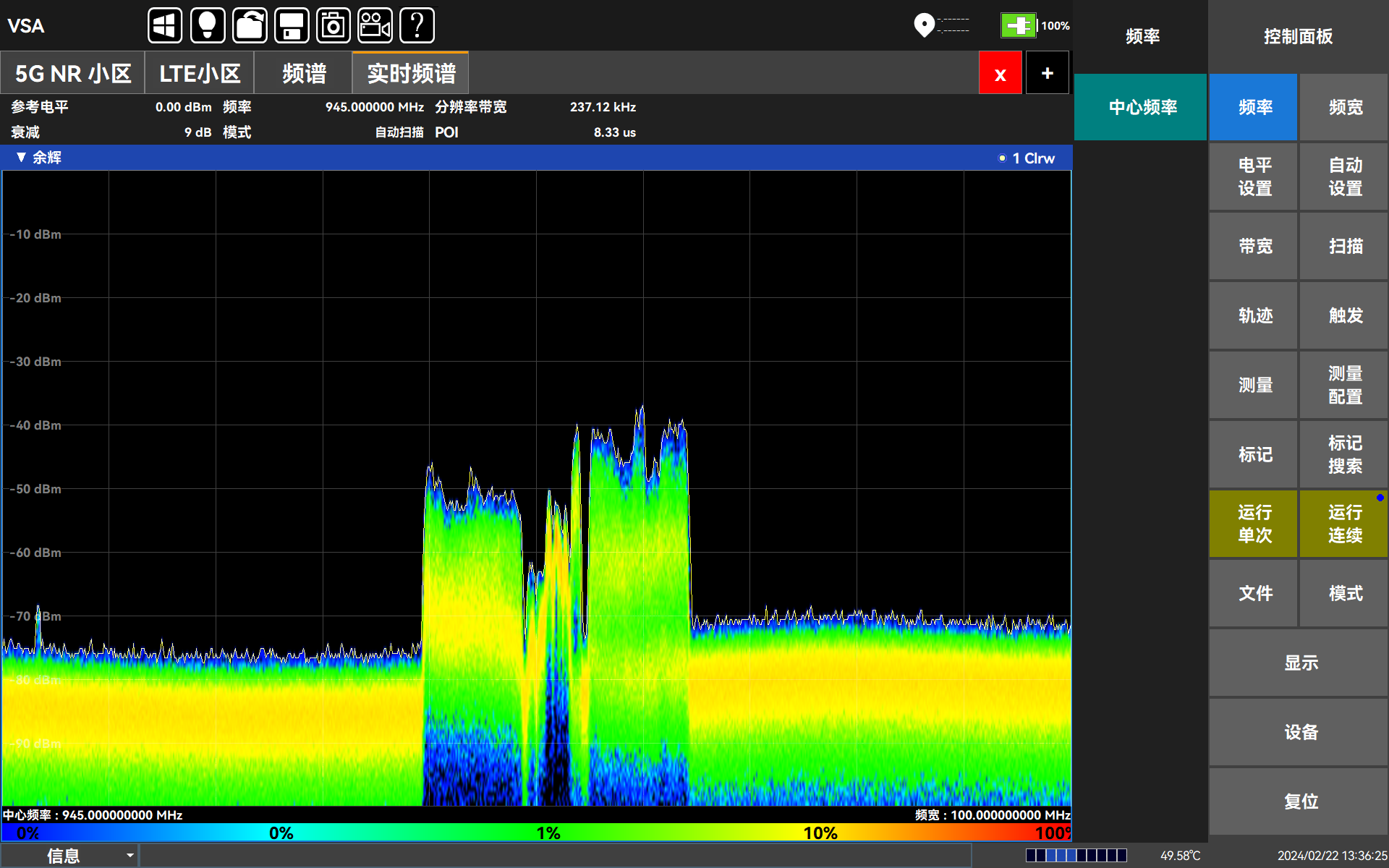

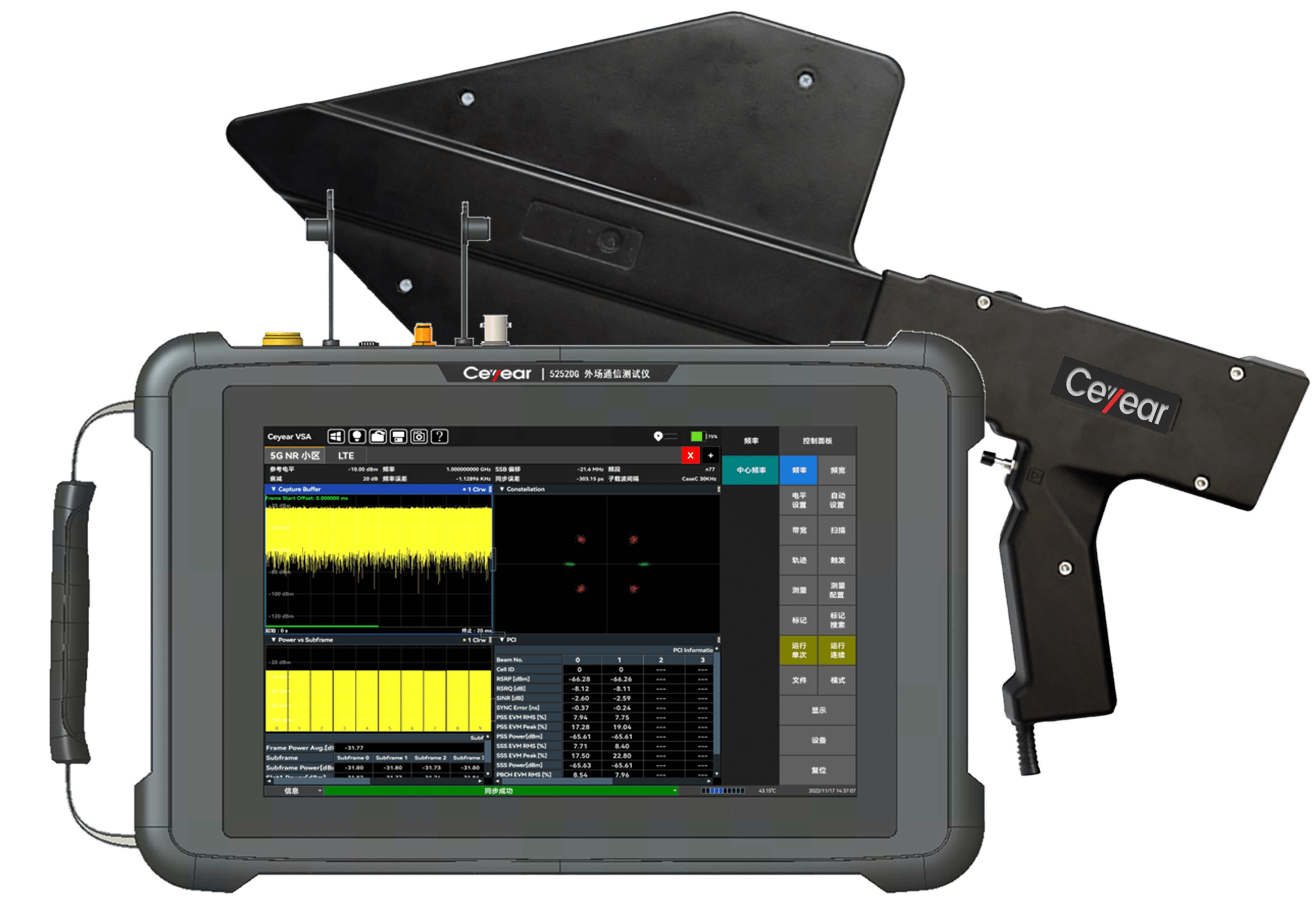

Ceyear 5252DG外场通信测试仪在干扰分析方面具备全面的分析能力。外场通信测试仪支持最高频率为20GHz，具备高扫速的特点，能实时捕捉突发信号；外场通信测试仪内置的三维瀑布图模式，可以直观分析出被测信号频率、信号特征、持续时长、幅度变化等内容；外场通信测试仪还具备余晖频谱分析功能，可实时捕获隐藏的干扰信号；此外，外场通信测试仪还包含信号测向、干扰定位、四窗干扰排查、TDD系统干扰排查等功能，可满足用户多样化的干扰分析需求。
-
丰富的无线基站分析功能

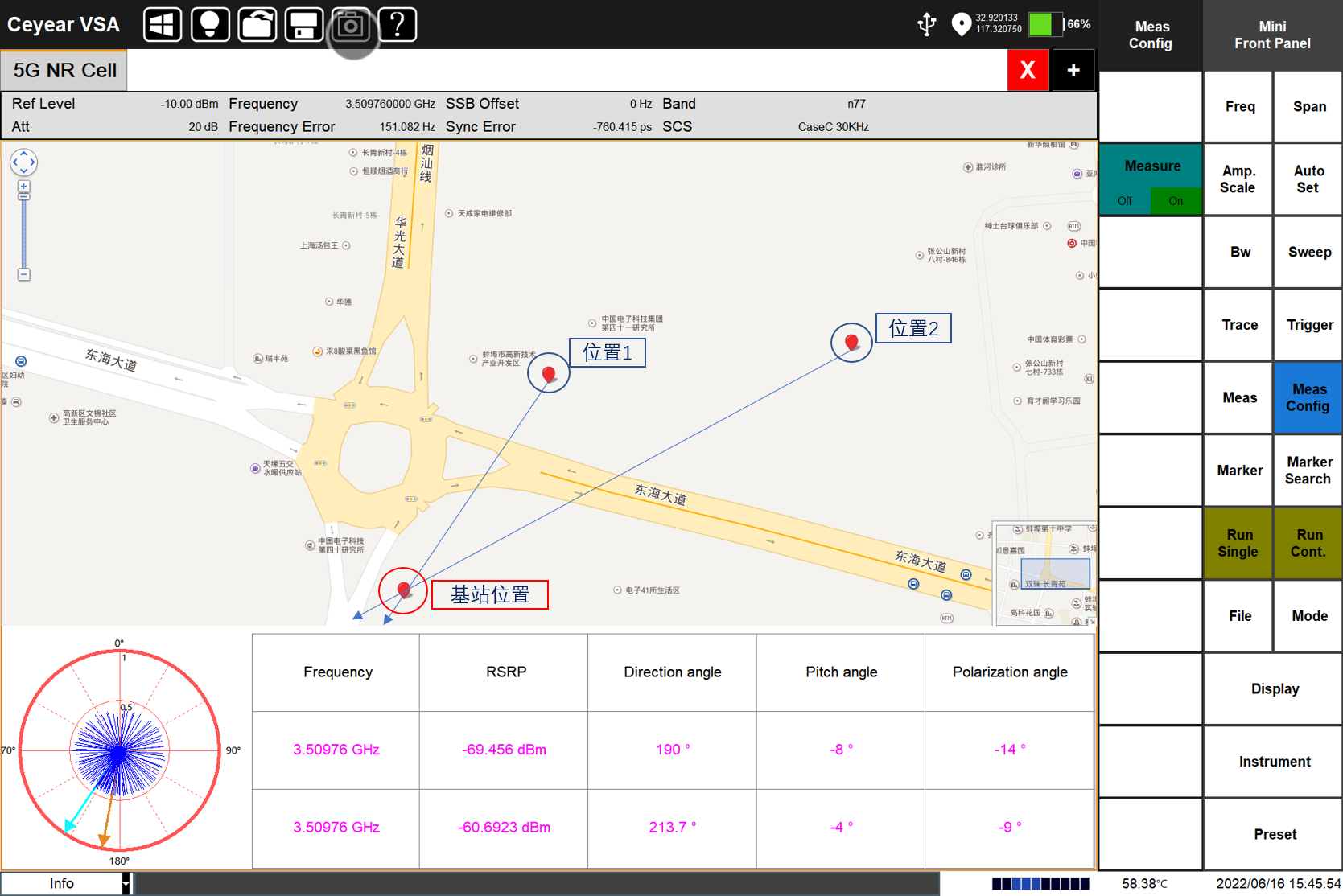

Ceyear 5252DG外场通信测试仪在无线基站分析方面具备丰富的分析能力。外场通信测试仪支持5G、4G的基站锁定定位以及基站干扰源的地图定位；支持5G、4G的室外/室内路测，结合高精度GPS定位地图，标识每个测量地点的小区ID、RSSI、RSRP等参数，可进行信号的室分测试；外场通信测试仪具备5G NR多波束分析能力，支持8个Beam ID同时解调，提供小区ID、SS-RSRP、SS-RSRQ、SS-SINR功率指标、SSB星座图和EVM等解调指标；外场通信测试仪包含LTE解调分析，提供4G信号分析、小区ID、通道功率、子帧功率及特殊子帧等解调指标；外场通信测试仪支持GSM信号解调，可进行通道功率、载干比、频率误差及BSIC指标的测试及显示；此外，外场通信测试仪还支持多种调制信号分析（包括矢量信号的时域图、星座图、IQ信息以及相关数值参数）。
-
多样化的测试分析功能

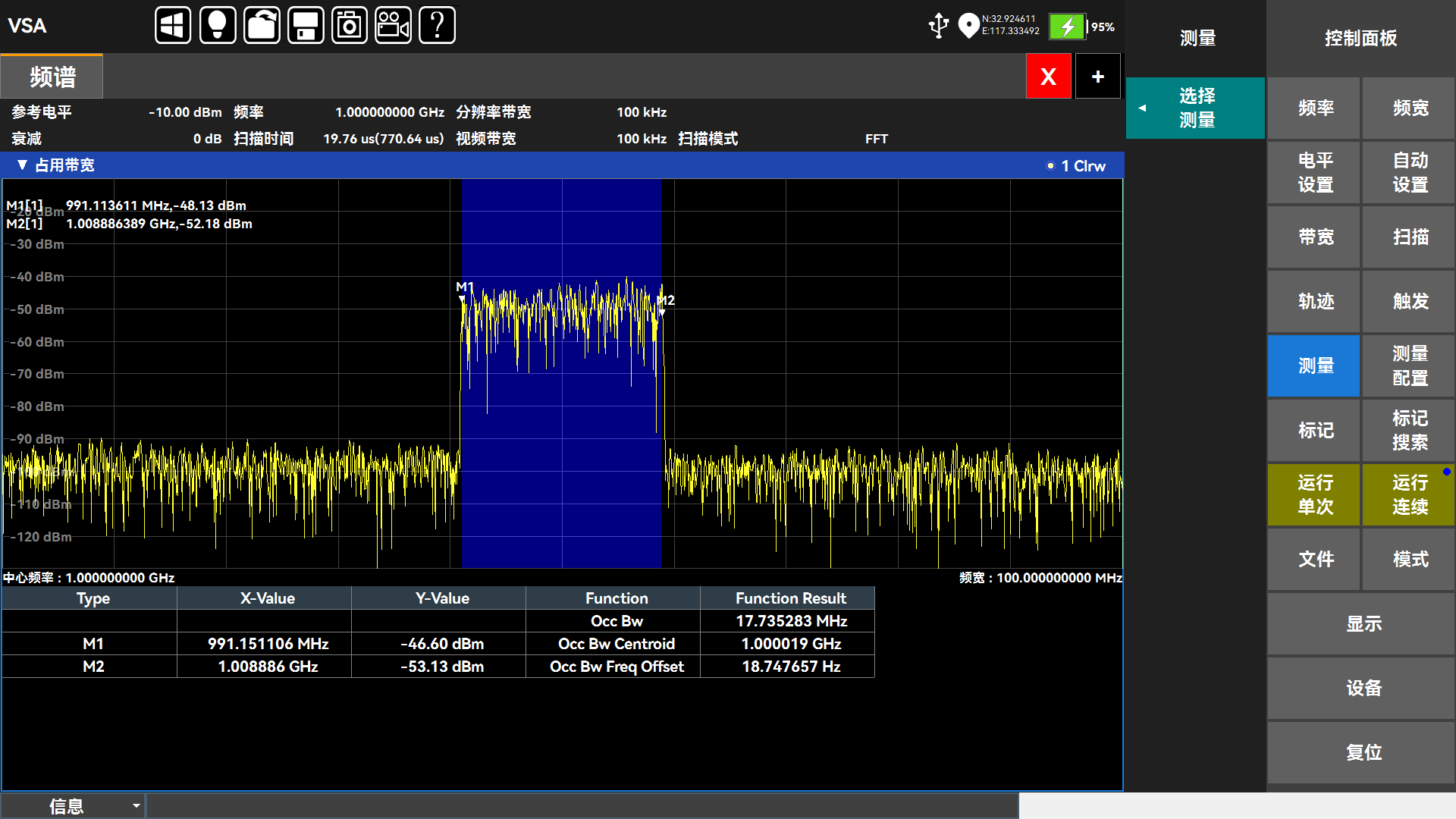

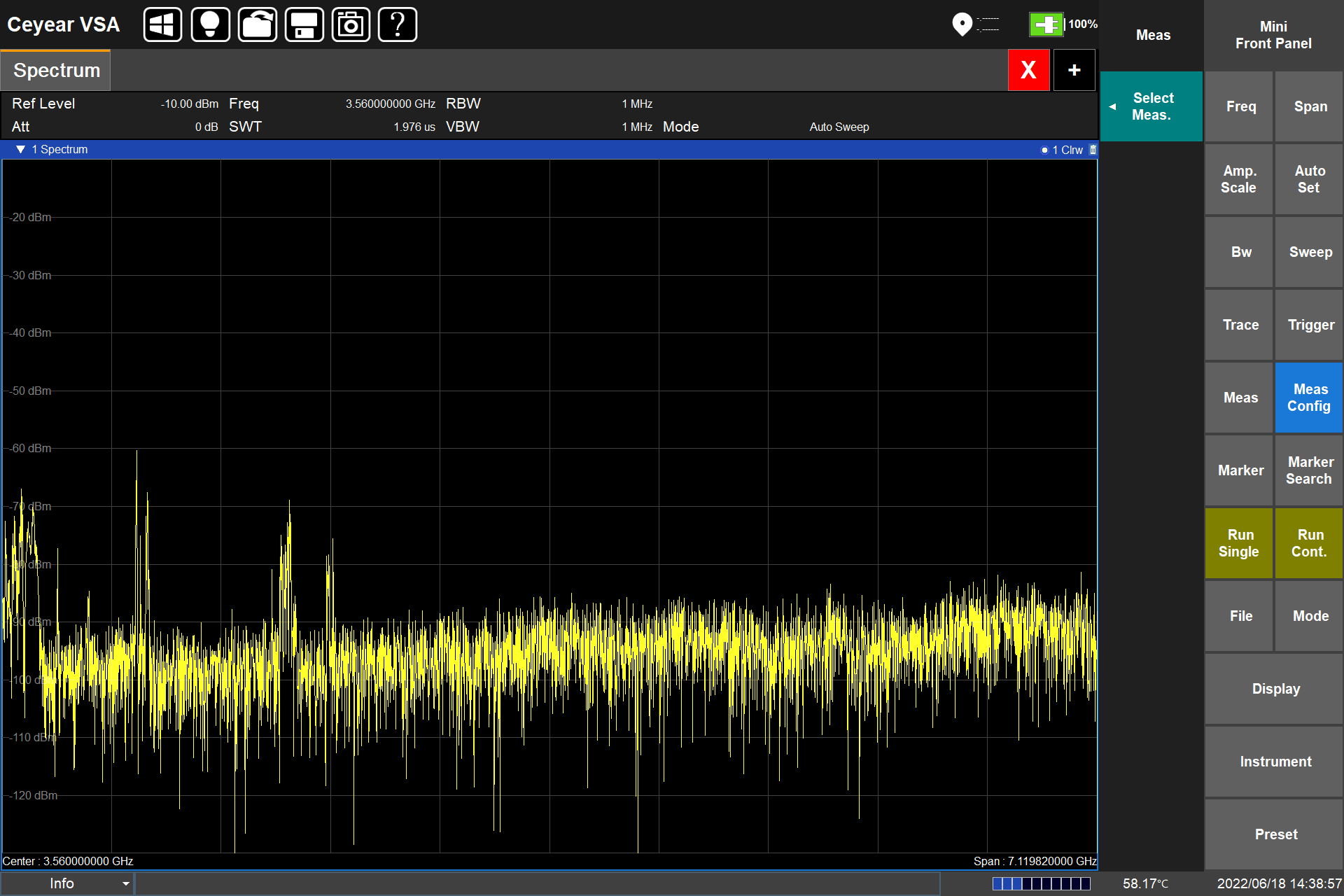

Ceyear 5252DG外场通信测试仪在测试分析方面具备多样化的分析能力。外场通信测试仪支持占用带宽（OBW），可有效测试信号的带宽，能够自动测试信号99%（可设置）功率以及功率下降XdB（可设置）的带宽；外场通信测试仪支持邻信道泄漏抑制比（ACLR），可检测发射信号的邻道泄露，具备多种通信制式测试模板，并支持用户自定义信号测试；外场通信测试仪能够测量信道功率（Channel Power），可有效检测出指定带宽内信号的功率大小，进而评估射频传输的质量；此外，外场通信测试仪还支持频谱扫描、场强测量、100MHz实时频谱、频谱发射模板、信噪比、谐波失真、相位噪声、差分频谱、零扫宽、信号强度、信道扫描、音频解调等多种多样的测试功能，满足用户多样化的测量需求。
-
外场测量，便携操控

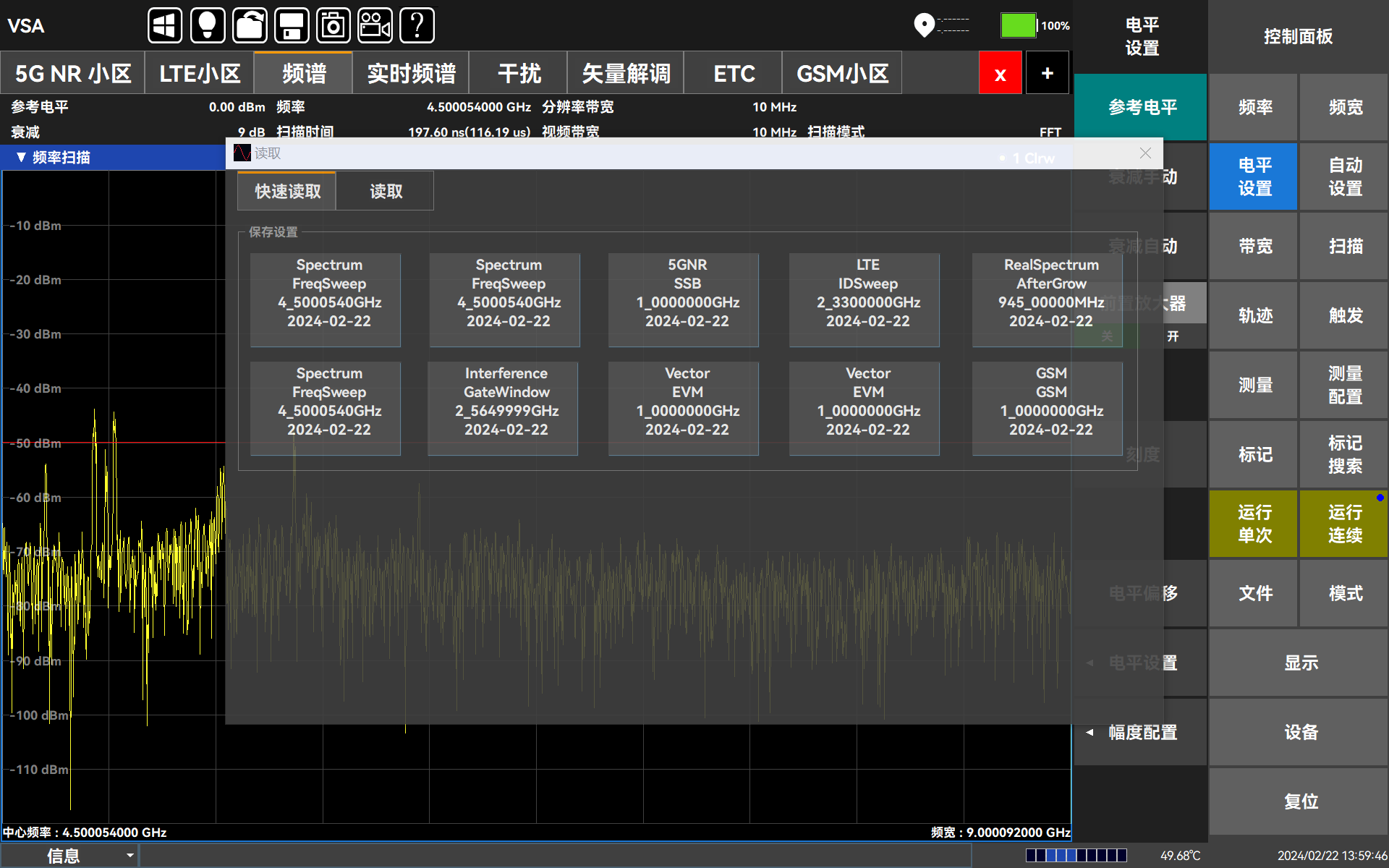

Ceyear 5252DG外场通信测试仪能够很好适配外场测量环境，为外场测量提供便携性操作。外场通信测试仪支持干扰排查，针对TDD通信系统提供对应带宽下的频谱分析，有效剥离上下行信号，内置运营商模板方便快捷操作；同时支持对ETC信号进行路测分析测量、场强测试、多种调制信号分析、音频解调分析；外场通信测试仪轻便体积小，重量轻（≤2.4kg），便于机动、具备多种便捷携带方式，同时支持远程协作处理，具备“白天模式”、“黑暗模式”等多种操作模式，便于外场观测；此外，外场通信测试仪支持截屏、录屏、配置模板的保存与调用及IQ数据保存。外场通信测试仪充分考虑实际外场环境，为外场测量提供便携性操作。
-
干扰分析：瀑布图测量、余辉频谱、信号测向、干扰定位、四窗干扰排查、TDD系统干扰排查等；
基站分析：5G NR、TDD-LTE、FDD-LTE、NB-IoT、WCDMA、GSM等；
路测覆盖：室内信号覆盖、室外路测、5G \4G\3G\2G室外路测等；
测试分析：频谱扫描、场强测量、通道功率、占用带宽、邻道功率、100MHz实时频谱、场强测量、频谱发射模板、载噪比、谐波失真、相位噪声、音频解调、矢量分析等。
