产品综述

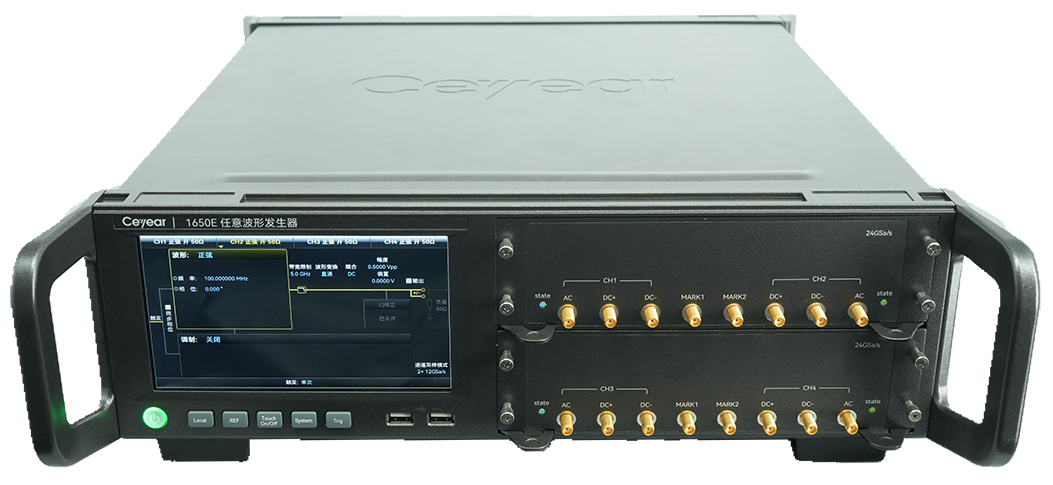

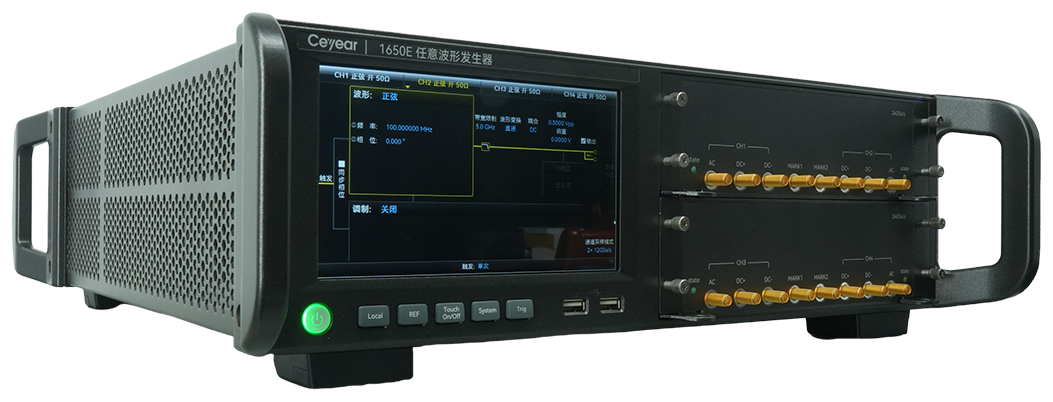

1650E任意波形发生器最高采样率25.6GSa/s，最高垂直分辨率16bits，最大带宽10.2GHz，最高输出频率10.2GHz，2或4通道可选，最大存储深度8GSa/通道。可以实现常规函数波形产生，提供任意波形编辑软件，可编辑常规通用信号、I/Q矢量基带信号、IF/RF信号、多音频信号、噪声信号、雷达信号等，支持定时播放、外触发播放、循环播放、单次播放等多种播放方式，每次播放的次数可自定义，并支持通道间同步、多台仪器间的同步等。主要用于宽带雷达、通信、导航等设备的测试与试验，亦可为相关电子设备的调试提供函数激励信号。
功能特点
-
主要特点
函数波形生成：正弦、方波、脉冲、三角、直流等
大带宽信号输出：最大带宽10.2GHz
采用了宽带频响实时补偿技术：提高了宽带信号的输出平坦度
支持同步Mark输出，Mark输出时有效位数15位。
通道间输出同步：同步精度可达±10ps
多种播放方式：定时播放、外触发播放、循环播放、单次播放等多种播放方式
单次播放次数可设：1～65530
-
宽带任意波形生成
支持用户自定义输出波形的幅值、频率、相位、通道间相对延时以及其他特征参数。
支持最多4通道同步任意波形发生，具备同步Mark标记输出、多种触发以及播放方式。
-

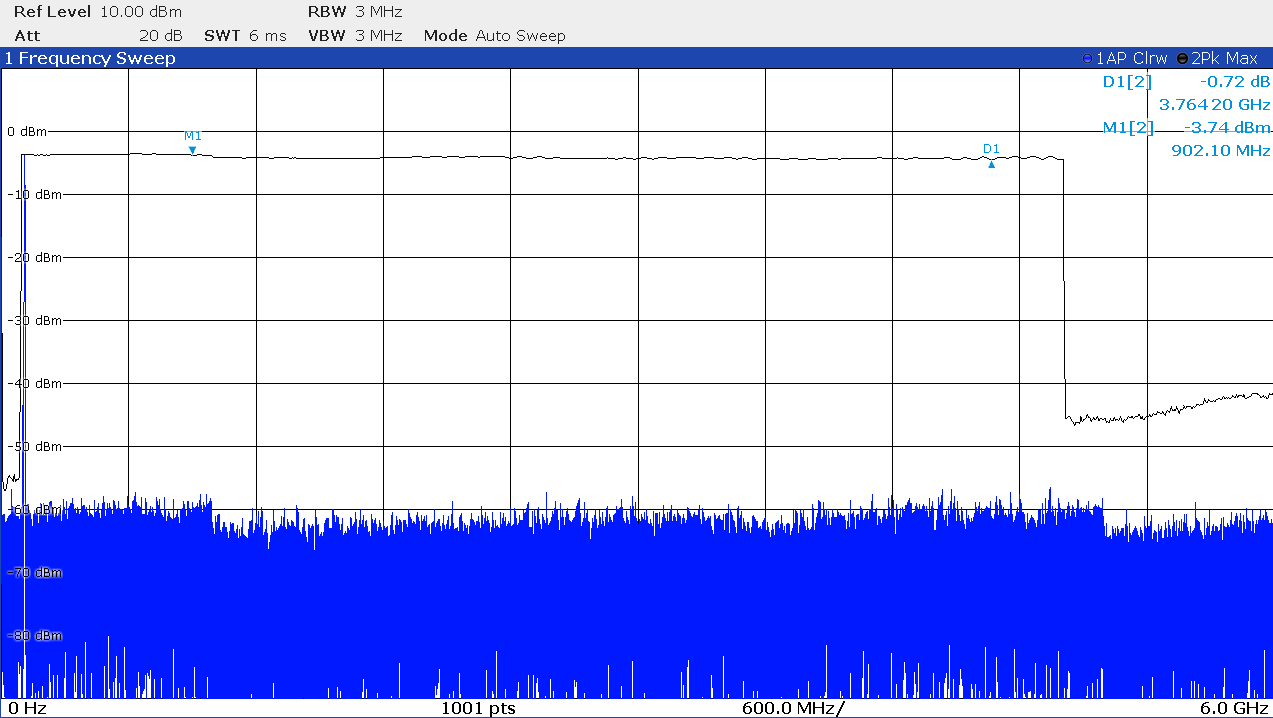

优秀的带内平坦度
内置宽带频响实时补偿技术，实时修正实时带宽内的信号平坦度，典型宽带信号平坦度±0.4dB。
-
可任意编程的深存储波形回放
1650E支持采样率连续可变，在100Sa/s~25.6GSa/s的范围内保证波形细节的完整性，可完美解决用户在采集回放应用场景中的采样率匹配问题。
每通道最大8GSa的存储深度，即使在最高25.6GSa/s采样率下也能支持长达312.5ms的波形回放，可实现长时高保真信号生成。
用户可通过外部编程工具生成数字波形文件，或直接使用任意波形编辑软件生成信号，装载到1650E中回放输出。
1650E能提供强大的序列波形功能，可将存储的波形分为多个子序列段，对序列波段的播放顺序、重复次数等进行灵活配置，并支持用户根据需求直接调用或自定义编辑波形文件，从而快速适应各种测试任务。
-
灵活的通道间计算功能
1650E任意波形发生器支持2或4个输出通道，通道之间可独立输出，也可进行数学运算后输出，如通道间追踪CH2=CH1、CH4=CH3，通道间反向CH2=～CH1、CH4=～CH3、两通道波形相加后叠加到其中一个通道输出CH2=CH1+CH2、CH4=CH3+CH4等。
-
超快沿低抖动，脉冲信号“随心所欲”
得益于25.6GSa/s高采样率，1650E输出脉冲的上升时间低至46ps，单端直流耦合输出最大幅度1Vpp。与此同时，1650E采用基于专利保护的脉冲抖动抑制技术，在输出方波与脉冲信号时，可实现极低抖动，同时支持脉宽、上升/下降沿的精细调节，满足对高速数字信号、高精度脉冲的严格需求。
-

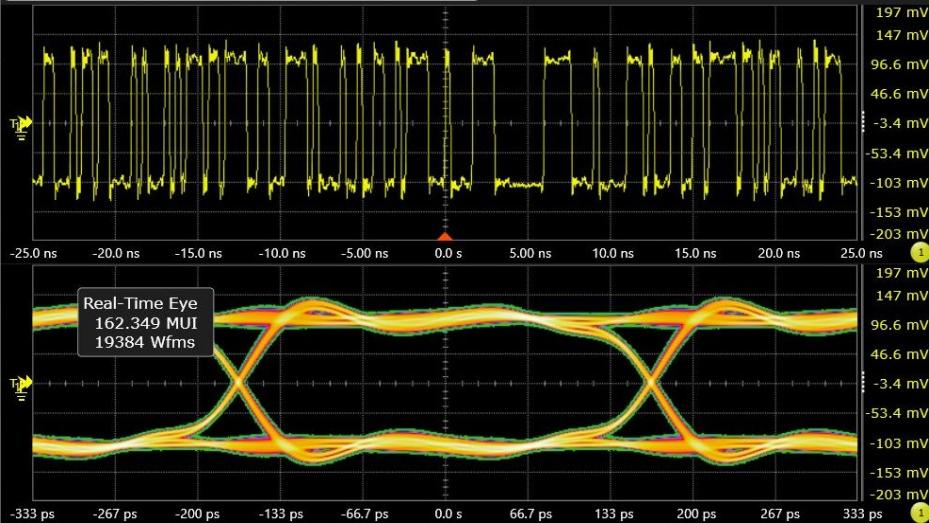

高速信号测试
1650E以其10.2GHz超大带宽与卓越的信号模拟能力，精准塑造NRZ、PAM4等通信测试信号的复杂眼图和瞬态细节，且支持电平灵活编辑，为SerDes、光模块及数据中心设备的研发测试提供强力支撑。
