产品综述

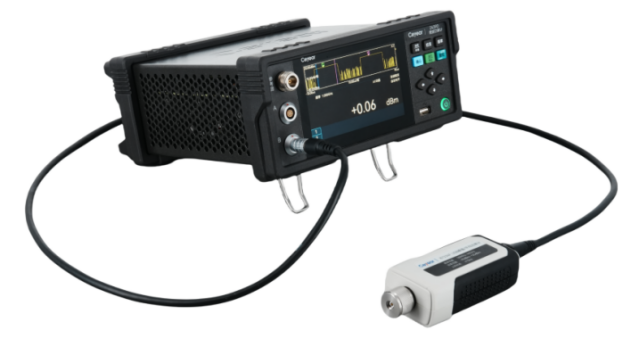

2439D微波功率计配接不同类型USB功率探头，可实现平均功率、峰值功率的准确测量；可同时连接4个功率探头，实现高效率多通道测量；可通过前面板的功能键和触摸屏，以数值或者波形显示方式实现快速功率测量。
下表所示为2439D微波功率计适配的USB功率探头类型和测量模式，可根据需求选择合适的USB功率探头。
探头系列 | 探头名称 | 特点 | 测量功能(模式) | ||||
连续波平均 | 调制平均 | 迹线 | 时间门 | 统计 | |||
87233 | USB连续波功率探头 | 连续波信号快速准确测量 | ● | — | — | — | — |
87235 | USB平均功率探头 | 连续波、调制信号快速准确测量 | ● | ● | — | — | — |
87236 | USB峰值/平均功率探头 | 脉冲调试信号时间和功率参数测量分析 | ● | ● | ● | ● | ● |
87237 | USB热电偶功率探头 | 功率参考和校准实验室的精确功率测量 | ● | ● | — | — | — |
功能特点
-
适配多类型高准确度功率探头
2439D微波功率计可适配87233系列、87235系列、87236系列、87237系列功率探头，支持即插即测；功率探头出厂前经过补偿，所有补偿数据均保存在功率探头内，测量之前不需要校准，具有长期稳定性。
-
丰富的探头接口

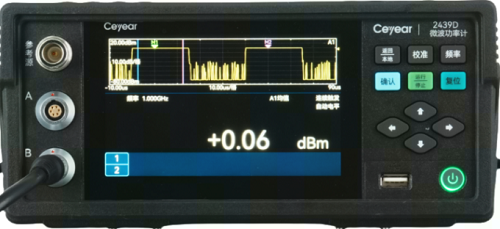

2439D前面板有A、B两个通道接口；右下角USB接口可与后面板C通道复用，右下角USB接口、后面板C通道同时只接1个探头。

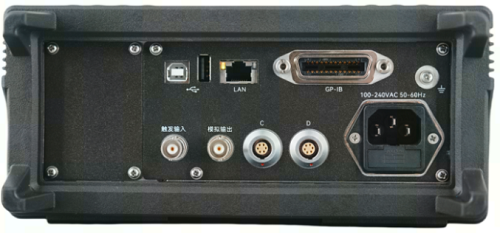

2439D后面板有C、D两个通道接口；USB接口可与后面板D通道复用，USB接口、D通道同时只接1个探头。
-
多样的测量模式
2439D微波功率计支持多种测量模式。
平均模式：可对连续波信号、各种调制信号进行精确的平均功率测量，覆盖常见的无线信号，如5G、LTE、WIFI、WLAN。
迹线模式：显示随时间变化的包络功率，测量结果以波形和数值相结合方式显示，最多支持16个脉冲参数同时测量，面板中最多可同时显示8个参数。
时间门模式：能够测量最多四个独立时间门内的平均功率、峰值功率、峰均比、最小功率，可定义每个时间门的起始位置和长度，也可对2个时间门的测量值进行运算。

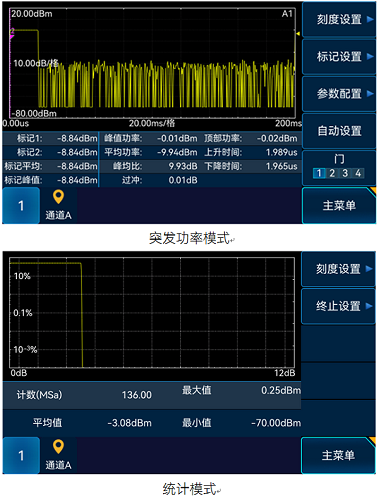

突发功率模式：通过设置正常触发模式，可对大周期突发功率进行快速捕捉和测量。统计模式：CCDF统计测量模式，可统计功率大于等于某指定值的百分比。
-
外触发功能，有助于小功率测试和定时测试
通过触发电缆接入外触发同步信号，可实现小功率信号稳定触发，也可根据外触发信号启动定时测量。
-
更宽的工作温度范围
2439D微波功率计和系列USB功率探头，工作温度覆盖-10℃～50℃，在工作温度极限也可具有与常温环境下相同的功率测量准确度。
-
提供2U标准上架套件
2439D微波功率计的2U标准上架套件选件，方便您在机柜中集成，搭建测试系统。
-
电池选件，提供超过5小时连续工作时间
2439D微波功率计配电池选件，在满电情况下连接2个功率探头，连续工作不小于5小时，方便您在外场测试。
-
丰富的程控接口
标配LAN、USB和GPIB接口，其中LAN通信全面支持Socket、VXI-11、HISLIP协议以及网络自动发现功能，让仪器互联变得简单高效。
-
体积小、重量轻、电池供电，适合生产线、实验室和外场使用
最多同时连接4个功率探头，进行多通道功率测试
按键和触摸屏幕组合，操作便捷
通过“自动设置”功能，波形快速稳定显示
具有GPIB、网口、USB接口，可进行远程控制操作
